Генераторы СВЧ сигналов MBG100 предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и радиотехнических сигналов с импульсной модуляцией.

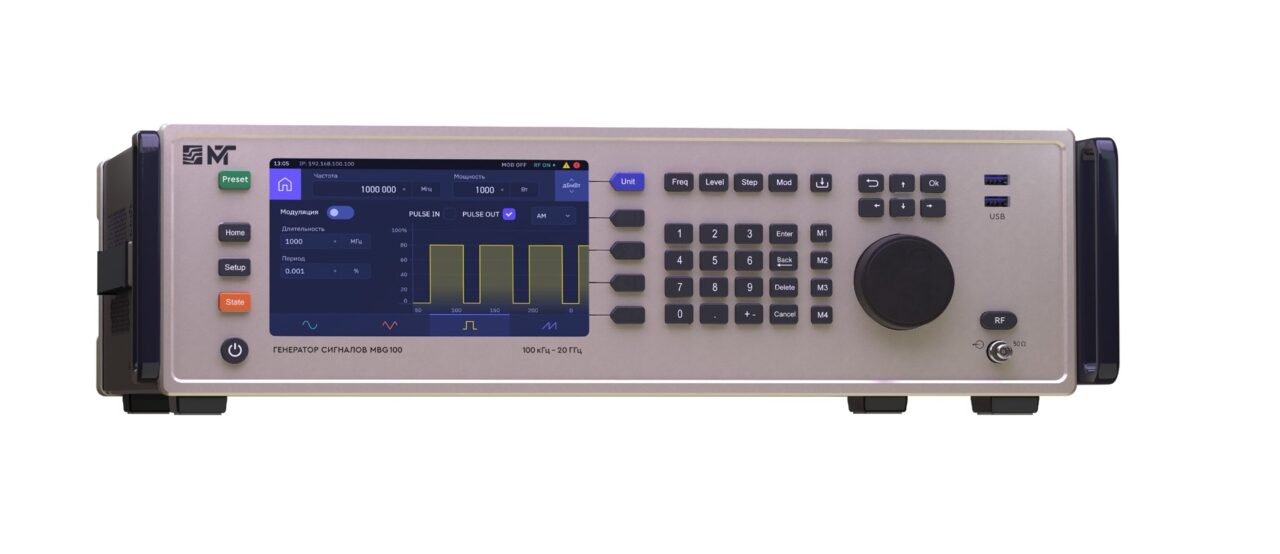

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. С опцией S05 генераторы могут формировать сигнал с импульсной модуляцией. Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Управление генераторами может осуществляться с передней панели при помощи клавиатуры, сенсорного дисплея и вращающегося регулятора. Сигнал с установленными характеристиками поступает на выход RF, имеющий волновое сопротивление 50 Ом, расположенный на передней панели. Дополнительно генераторы имеют возможность установки следующих опций, влияющих на метрологические характеристики:
– опция HF20: расширение частотного диапазона до 20 ГГц;
– опция H01: повышенная выходная мощность; – опция S05: импульсная модуляция;
– опция S06: встроенный генератор импульсов.
В зависимости от наличия опции расширения частотного диапазона HF20 генераторы имеют тип разъема выхода RF: N «розетка» при отсутствии опции; 3,5 мм «розетка» при наличии опции.
Программное обеспечение Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы генератора, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
