Назначение и область применения
Источники питания Б5-120 предназначены для питания радиотехнических устройств нормированным по характеристикам, стабилизированным напряжением постоянного тока или стабилизированным постоянным током. Источники питания могут применятся при производстве и ремонте радиоэлектронной аппаратуры различного назначения, в научных и экспериментальных исследованиях в лабораторных и цеховых условиях.

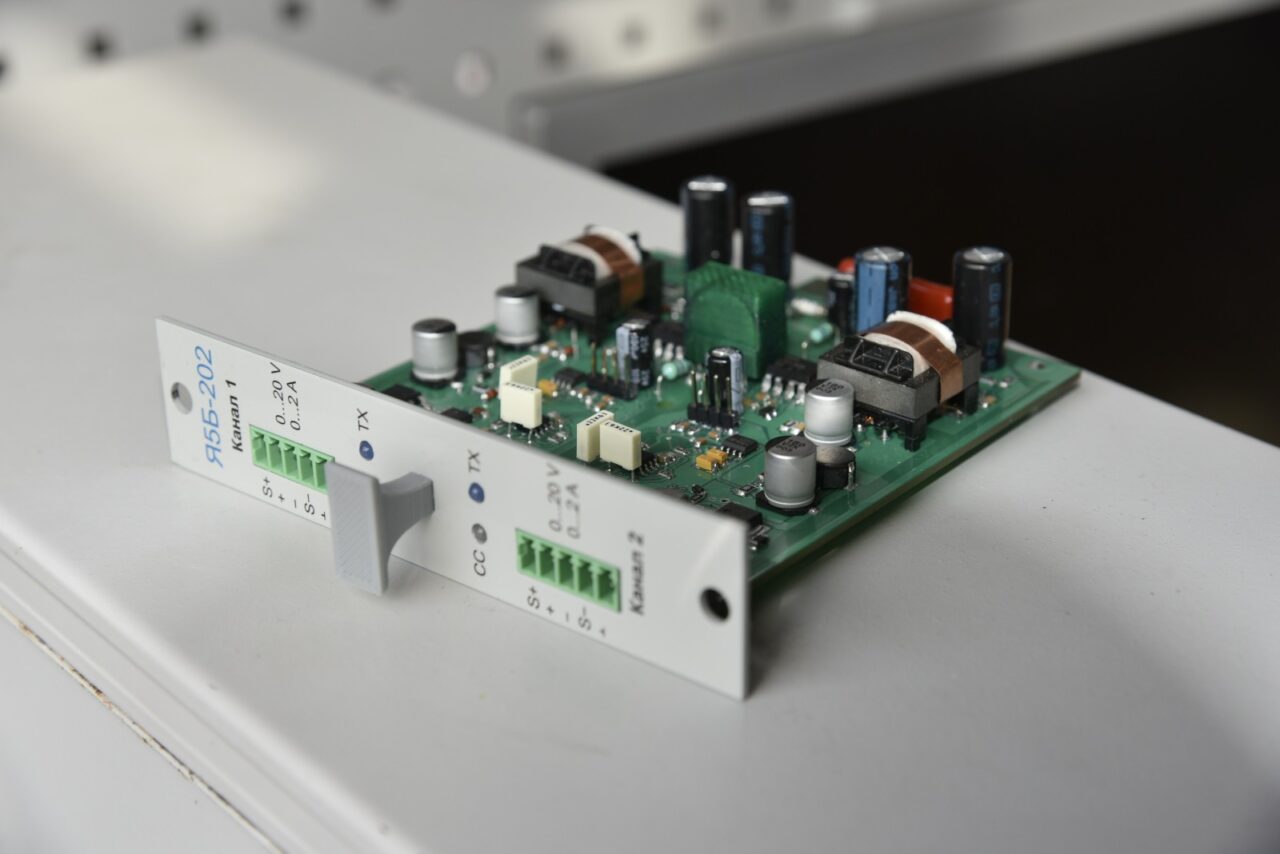

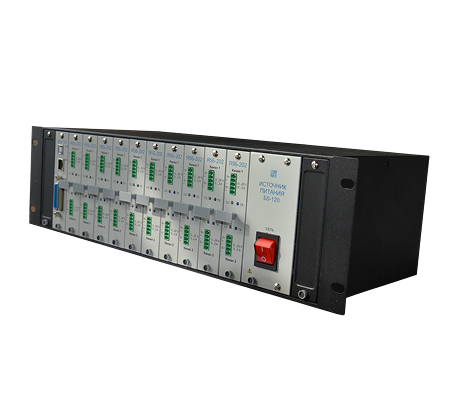

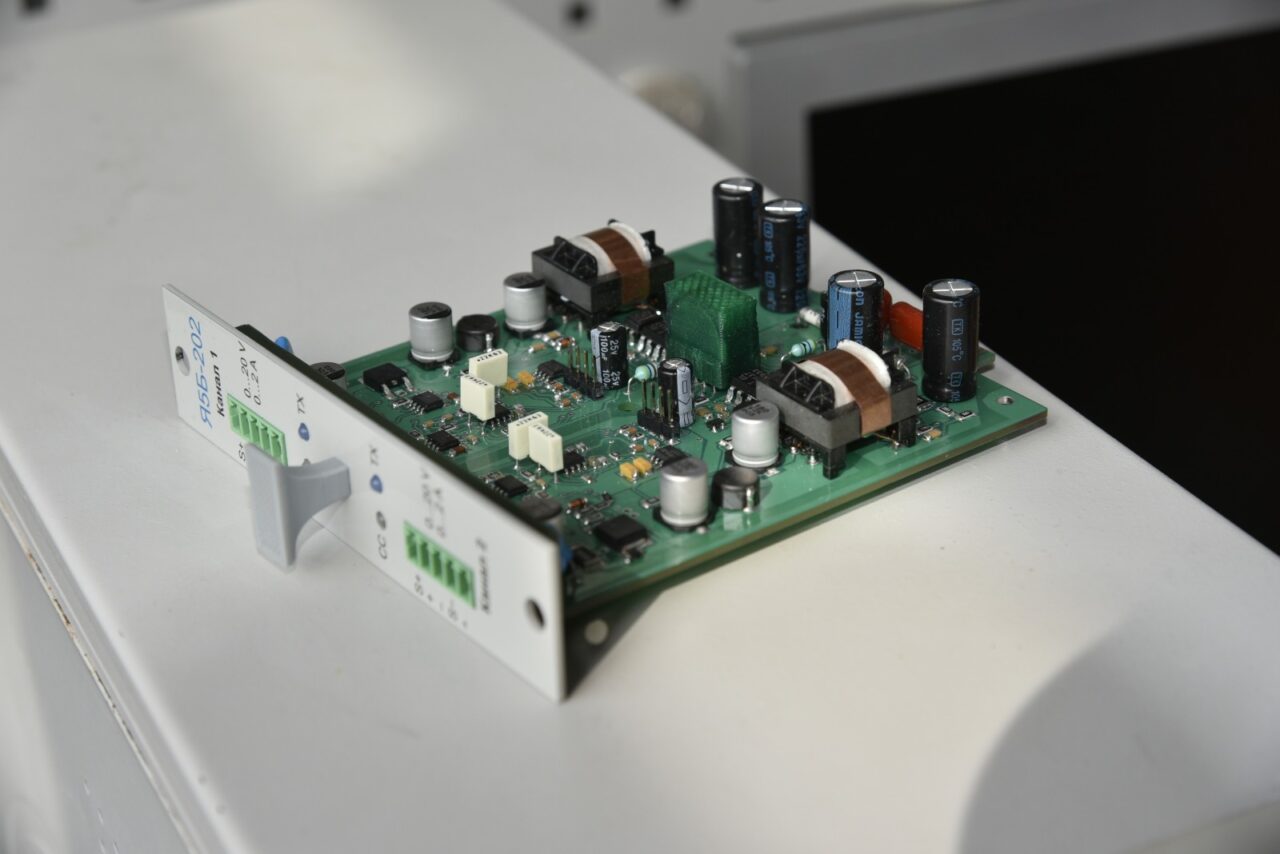

Источник питания Б5-120 состоит из идентичных, независимых, гальванически изолированных друг от друга и от корпуса каналов, количеством до 20-ти, физически состоящих из модульных источников питания Я5Б-2ХХ (далее модули питания) по 2 канала на модуль.
Технические характеристики Б5-120
| Параметр | Я5Б-201 | Я5Б-202 | Я5Б-203 | Я5Б-204 | Я5Б-205 | Я5Б-206 | Я5Б-207 | Я5Б-208 | Я5Б-209 | Я5Б-210 |
| Номинальная мощность
канала / модуля |
40 / 80 Вт | |||||||||
| Диапазон установки выходного напряжения | 0 – 15 В | 0 – 20 В | 0 – 30 В | 0 – 40 В | 0 – 60 В | 0 – 80 В | 0 – 120 В | 0 – 160 В | 0 – 240 В | 0 – 320 В |
| Диапазон установки силы постоянного тока | 0 – 7,5 А | 0 – 5 А | 0 – 3,5 А | 0 – 2,5 А | 0 – 2 А | 0 – 1,3 А | 0 – 0,9 А | 0 – 0,6 А | 0 – 0,4 А | 0 – 0,3 А |
| Количество каналов | 2 – 20 (кратно 2) | |||||||||
| Базовая погрешность измерения напряжения / тока | 0,2 % / 0,5 % | |||||||||
| Базовая погрешность установки напряжения / тока | 0,5 % / 0,5 % | |||||||||
| Интерфейс | USB, LAN, IEE488 (КОП) | |||||||||
| Индикация | нет | |||||||||
| Корпус | металлическое шасси 3U по ГОСТ Р МЭК 60297-3-101-2006, IP20 | |||||||||
| Параметры электропитания | ~230±23 В, частота 50±5 Гц, не более 1000 Вт | |||||||||
| Рабочие условия эксплуатации | температура от +5 °С до +40 °С, относительная влажность воздуха 90 % при +25 °С,
атмосферное давления от 86 до 106,7 кПа (от 645 до 800 мм рт. ст.) |
|||||||||
| Габариты, вес | 495×450х133 мм, 10 кг | |||||||||
| Срок службы | 10 лет | |||||||||
Преимущества
– Широкий модельный ряд с различными выходными параметрами по току и напряжению;
– Высокая стабильность и скорость установки выходных параметров;
– Неограниченное время работы в режиме 24/7 в рамках заявленного ресурса;
– Возможность подключения нагрузки по 4х проводной схеме;
– Возможность последовательного и параллельного подключения каналов;
– Каскадированная защита от аварийных режимов;
– Малошумная адаптивная система вентиляции;
– Возможность работы в составе автоматизированной измерительной системы (АИС) посредством интерфейсов с использованием набора команд стандарта SCPI 1999;
– Возможность установки на шасси разнотипных модулей;
– Высокий КПД преобразования;
– Разработано и производится в РОССИИ.
