Область применения

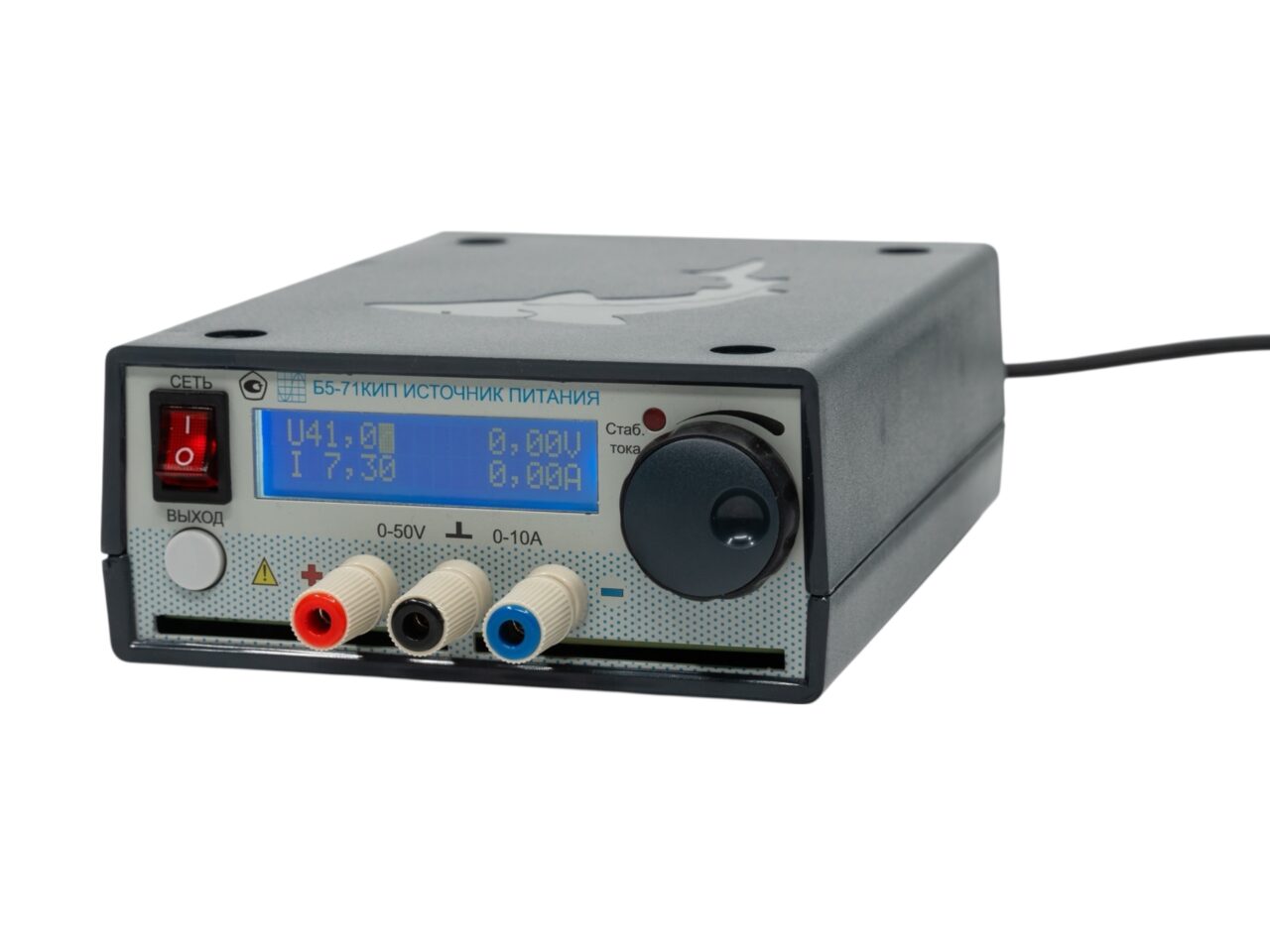

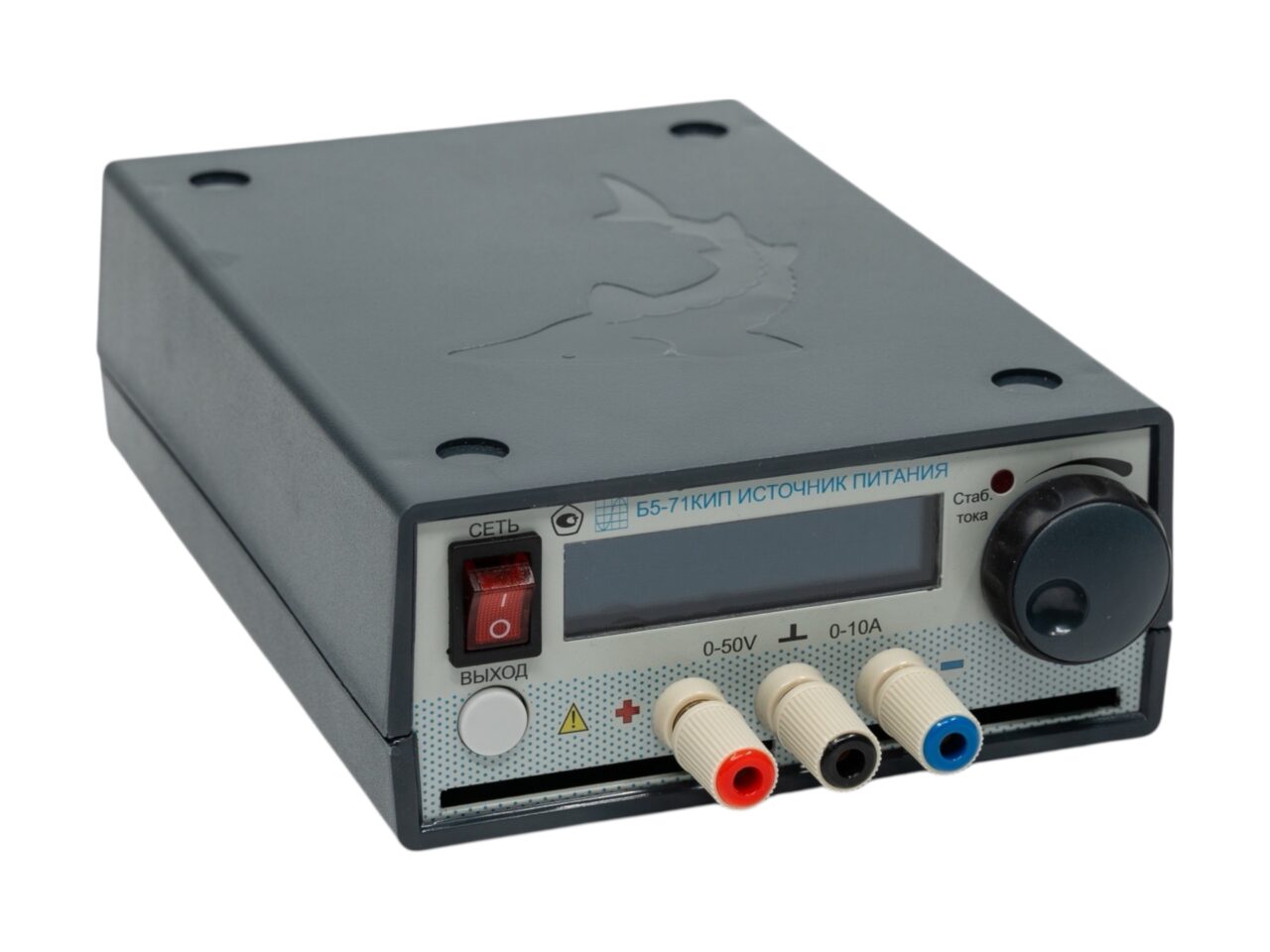

Лабораторный источник питания Б5-71КИП предназначен для питания радиотехнических устройств нормированным по характеристикам, стабилизированным напряжением постоянного тока или стабилизированным постоянным током. Источники питания могут применяться при производстве, тестировании и ремонте радиоэлектронной аппаратуры различного назначения, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях, для проведения практических занятий по электротехнике и электронике в учебных заведениях, для «интеллектуальной» зарядки аккумуляторных батарей.
Источники питания Б5-71КИП являются прямой заменой снятых с производства источников питания Б5-43, Б5-44, Б5-46, Б5-47, Б5-71.
Особенности:
- Удобная энкодерная система управления,
- 5 настраиваемых профилей,
- режим стабилизации тока,
- режим стабилизации напряжения,
- установка ограничений по напряжению, току, мощности,
- возможность последовательного и параллельного соединения однотипных источников,
- малошумная адаптивная система охлаждения,
- счетчик наработки,
- высокая стабильность и скорость установки выходных параметров,
- низкий уровень пульсаций и помех,
- контрастный, легкочитаемый OLED (опция) дисплей,
- каскадированная защита от аварийных режимов,
- возможность индикации выходных параметров в формате (V/А), (V/W), (A/W), (Wh/h), (Аh/h), (C/s),
- возможность интеграции в автоматизированную измерительную систему (АИС) посредством интерфейса,
- высокий КПД преобразования,
- межповерочный интервал – 2 года,
- разработано и производится в РОССИИ.

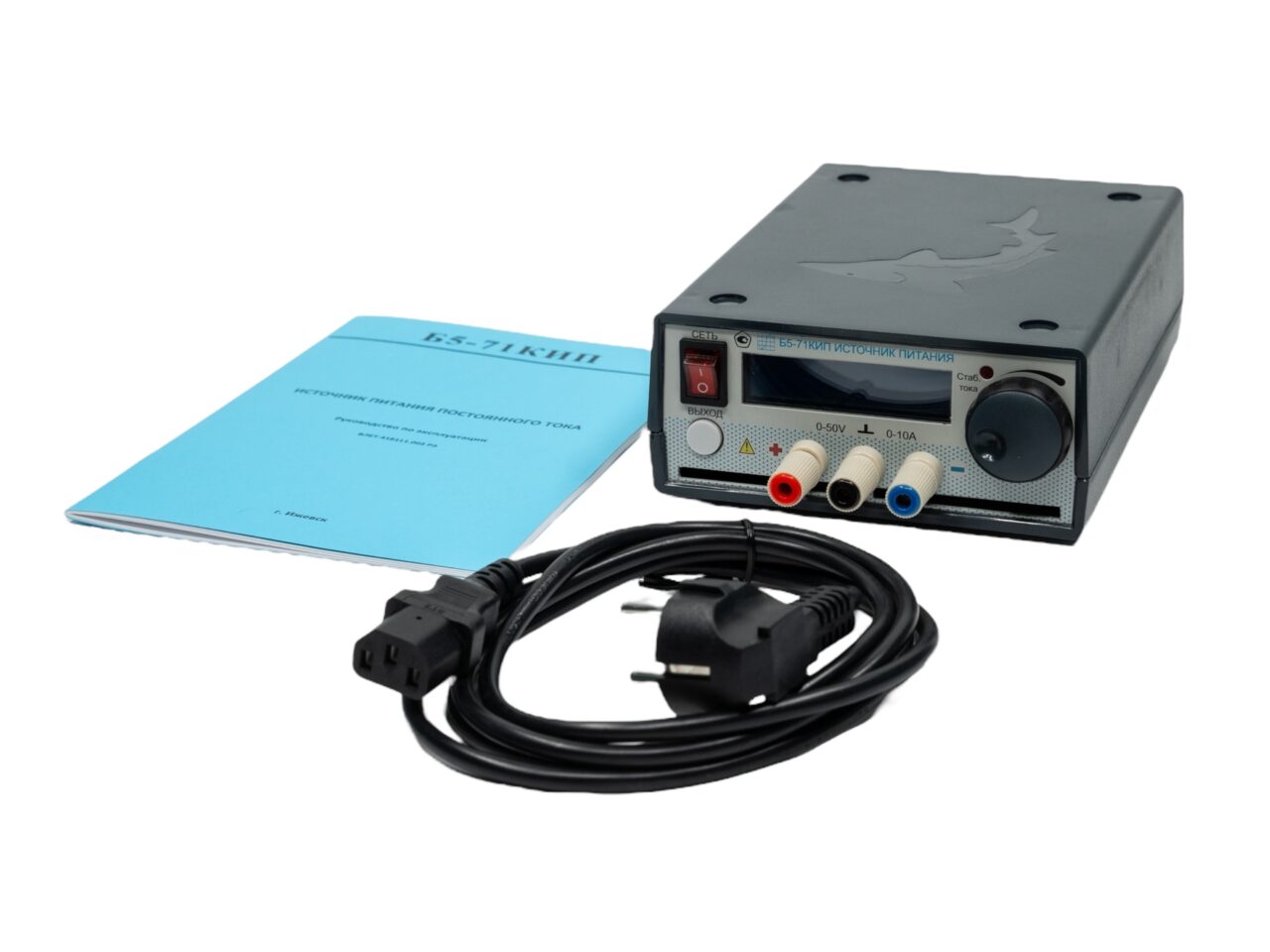

Базовый комплект поставки:
- Источник питания постоянного тока Б5-71КИП – 1 шт.
- Кабель питания – 1 шт.
- Ящик картонный (транспортная упаковка) – 1 шт.
- Руководство по эксплуатации ВЛЕТ.418111.003 РЭ – 1 шт.
Дополнительная комплектация:
- Кабель интерфейсный DB9F-DB9M 1.8м (RS-232)
- Переходник USB AM-RS232 DB9(M)
- Кабель USB 2.0 Type-A – USB 2.0 Type-B
- Руководство по программированию ВЛЕТ.418111.003 РП
- Инструкция по калибровке ВЛЕТ.418111.003 ИС1
- Методика поверки МП ВЛЕТ.418111.003
- Диск с ПО типа CD-R
Технические характеристики
| Параметр | Б5-71КИП |
| Номинальная мощность | 300 Вт |
| Диапазон установки выходного напряжения | 0 – 50 В (0 – 75 В опционально) |
| Дискретность установки выходного напряжения | 10 мВ (1 мВ опционально) |
| Диапазон установки силы постоянного тока | 0 – 10 А (0 – 16 А опционально) |
| Дискретность установки выходного тока | 10 мА (1 мА опционально) |
| Уровень пульсаций в полосе 5 Гц – 5 МГц (СКЗ) | 1 мВ/1 мА |
| Базовая погрешность измерения напряжения / тока | 0,2 % / 0,5 % |
| Базовая погрешность установки напряжения / тока | 0,05 % / 0,5 % |

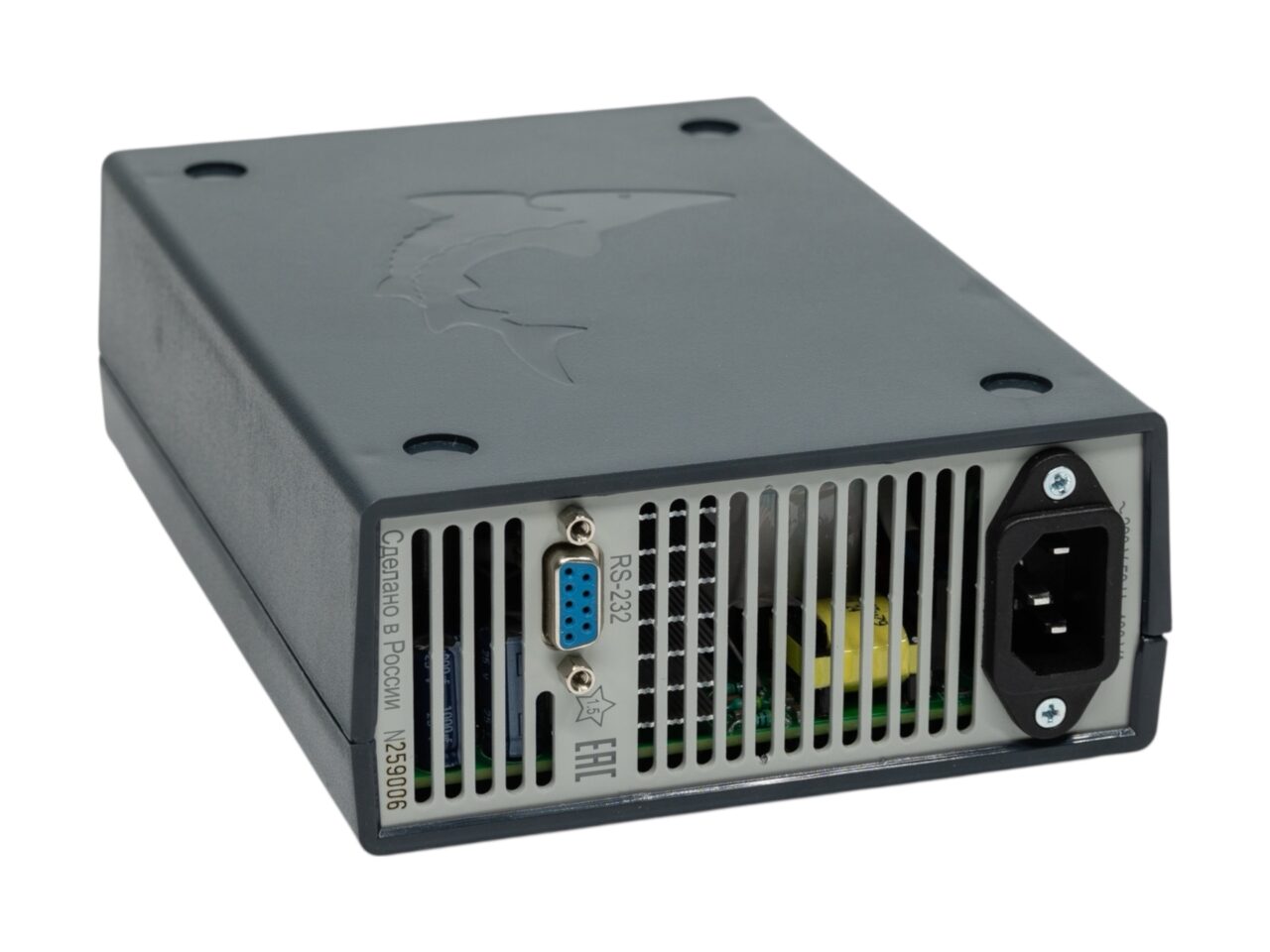

| Интерфейс | опционально USB или RS-232 |
| Индикация | LCD матрица (OLED опционально) |
| Корпус | пластиковый, IP20 |
| Параметры электропитания | 220±22 В, частота 50±5 Гц, 400 Вт |
| Рабочие условия эксплуатации | температура от +5 °С до +40 °С, относительная влажность воздуха от 30% до 80 % при +25 °С, атмосферное давление от 86 до 106,7 кПа (от 645 до 800 мм рт. ст.) |
| Габариты, вес | 140×220х70 мм, не более 1,5 кг |
| Габариты и вес в упаковке | 240×300х110 мм, не более 2,0 кг |
| Межповерочный интервал | 2 года |
| Срок службы, лет | 10 |
