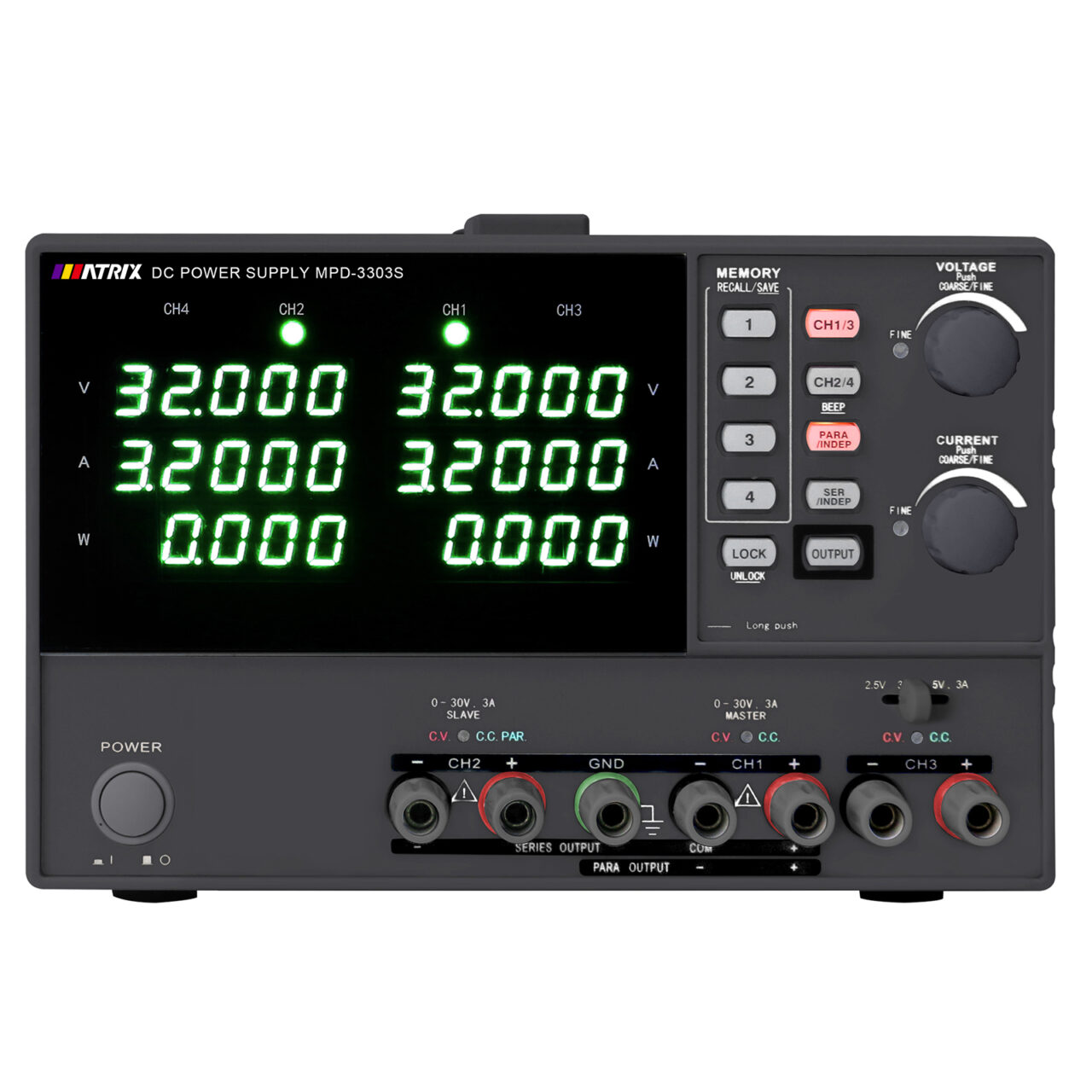

Источник питания MPD-3303S — это трёхканальный источник питания постоянного тока с линейной стабилизацией, предназначенный для лабораторных исследований, производственного тестирования, ремонта электроники и автоматизированных измерительных систем. Прибор оснащён тремя независимыми регулируемыми выходами с возможностью последовательного и параллельного соединения для увеличения выходного напряжения или тока. Отображение параметров выполнено на шести светодиодных индикаторах с разрешением 1 мВ по напряжению, 0,1 мА по току и 1 мВт по мощности. Управление осуществляется с помощью цифровой панели с поворотным регулятором и кнопками с подсветкой. Предусмотрена возможность грубой и точной регулировки параметров, сохранение до 4 групп настроек, блокировка клавиш, а также управление включением и выключением выхода. Интеллектуальная система управления вентилятором эффективно снижает уровень шума. Стандартный интерфейс USB; опционально доступны интерфейсы LAN, RS-232 и RS-485. Компактные размеры и вес делают прибор удобным для размещения на лабораторном столе.
Основные характеристики:
-
Выходные параметры: три канала.
-
CH1: напряжение 0–30 В, ток 0–3 А.
-
CH2: напряжение 0–30 В, ток 0–3 А.
-
CH3: напряжение 2,5 В / 3,3 В / 5 В ± 8%, ток 0–3 А.
-
-
Разрешение установки и считывания: 1 мВ по напряжению, 0,1 мА по току, 1 мВт по мощности.
-
Точность установки и считывания при 25±5°C: напряжение ±(0,03% от показаний + 10 младших разрядов), ток ±(0,3% от показаний + 10 младших разрядов).
-
Стабильность по напряжению (режим стабилизации напряжения): нестабильность по сети и по нагрузке ≤ 0,01% + 3 мВ.
-
Стабильность по току (режим стабилизации тока): нестабильность по сети и по нагрузке ≤ 0,2% + 3 мА.
-
Пульсации и шум по напряжению: ≤ 1 мВ (среднеквадр.) в диапазоне 5 Гц – 1 МГц.
-
Пульсации по току: ≤ 3 мА (среднеквадр.).
-
Время восстановления: ≤ 100 мкс при изменении нагрузки на 50%.
-
Температурный коэффициент: ≤ 300 ppm/°C.
-
Режим связанного слежения: последовательный и параллельный режимы с возможностью увеличения выходного напряжения или тока.
-
Отображение: шестиразрядные светодиодные индикаторы (напряжение и мощность до трёх знаков после запятой, ток до четырёх).
-
Функции: сохранение до 4 групп настроек, блокировка клавиш, управление включением/выключением выхода, грубая и точная регулировка, интеллектуальный вентилятор.
-

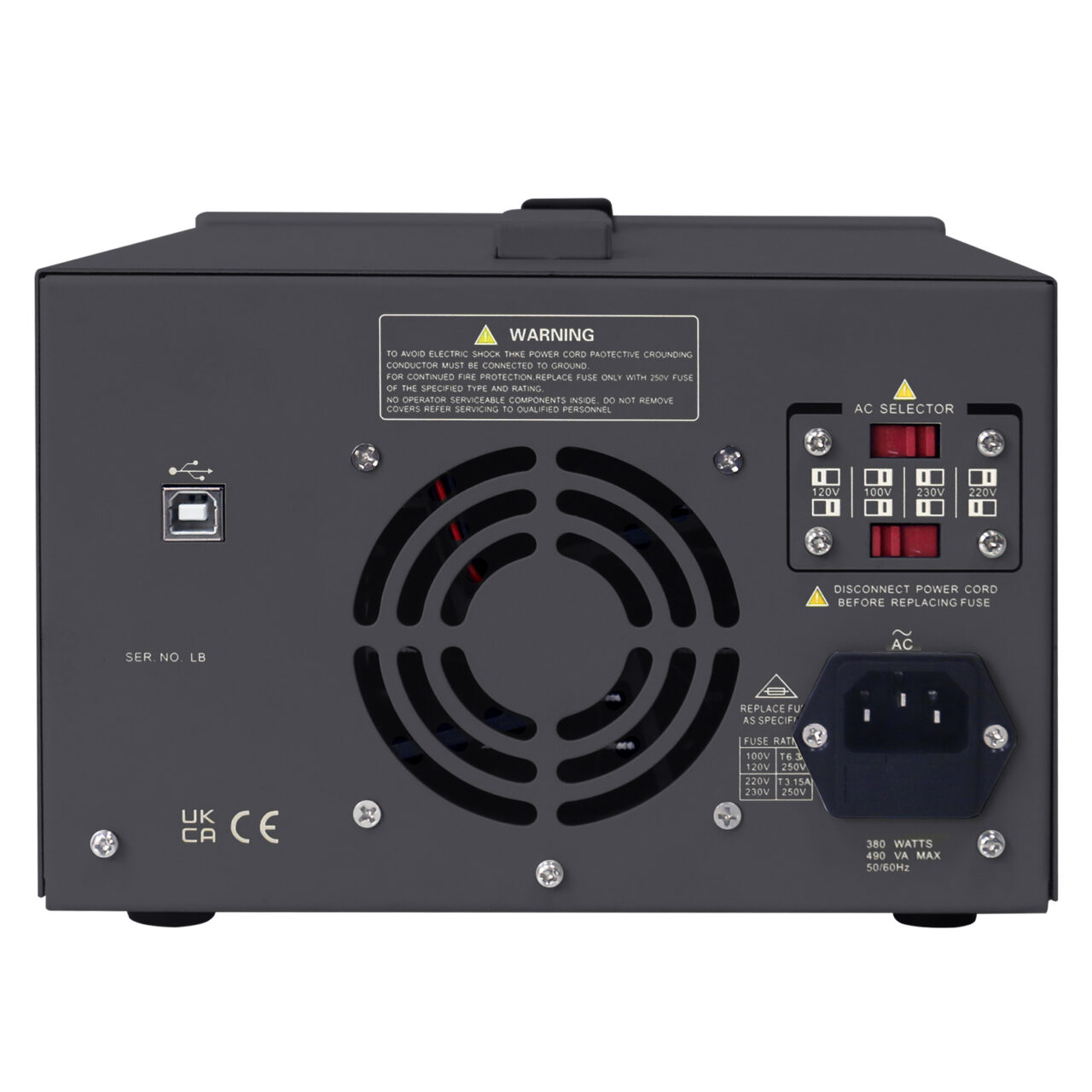

Интерфейсы: USB стандартный; опционально LAN, RS-232, RS-485.
-
Питание: от сети переменного тока 100 В / 120 В / 220 В / 230 В ± 10%, 50/60 Гц.
-
Метод преобразования напряжения: линейный.
-
Габариты (Ш×В×Г): 210×130×265 мм.
-
Вес устройства: 7 кг.
