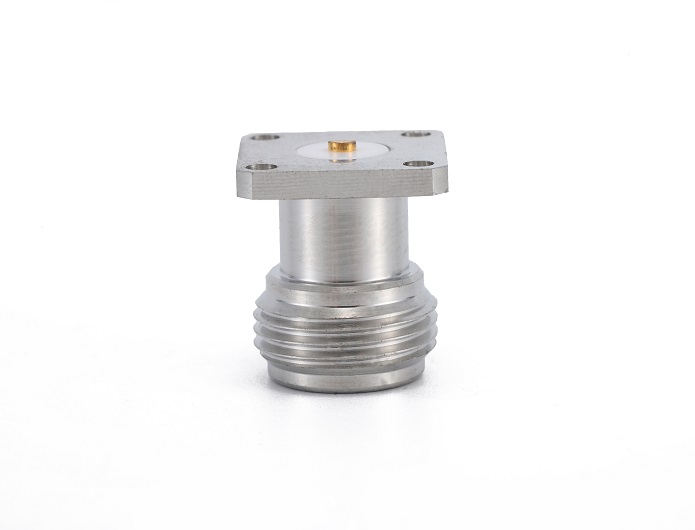

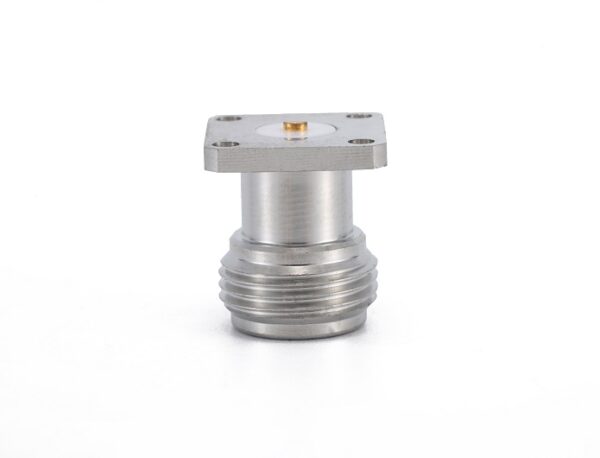

RF-коаксиальный разъем типа N с фланцем на 4 отверстия для женского соединения.

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу
Категория:
@Pribory_bot
Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

Коаксиальный RF-коннектор типа N, фланцевый, с 4 отверстиями, гнездовой

Сертификат RoHS: Соответствует

Электрические характеристики Требования
Характеристическое сопротивление 50 Ом
Диапазон частот от постоянного тока до 6 ГГц
Испытательное напряжение диэлектрика 1500 В
Сопротивление изоляции ≥ 5000 МОм
Центральный проводник ≤ 1,0 мОм
Внешний проводник ≤ 0,2 мОм
Материалы и покрытия Требования
Компоненты коннектора Материал Покрытие
Внутренний контакт Фосфористая бронза Золотое покрытие
Внешний контакт Латунь Покрытие сульфамидом меди
Изоляторы ПТФЭ
N-коннектор представляет собой разновидность коаксиального соединителя со средней мощностью и резьбовым сочленением, работающего на частотах до 11 ГГц, а некоторые версии могут быть расширены до 18 ГГц. Он отличается превосходными характеристиками вибростойкости, высокой надежностью и отличными электрическими параметрами, что делает его широко применяемым в телекоммуникационных системах. В отношении подключения кабелей доступны варианты с зажимом, обжимом и пайкой.
