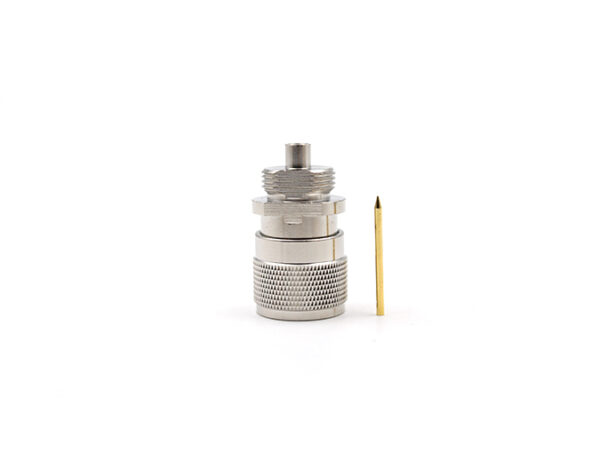

Наконечник коаксиального соединителя типа N с наружной резьбой для кабеля RG402.

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу
Категория:
@Pribory_bot
Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

Мужской коаксиальный разъем N-типа для кабеля RG402

Сертификат RoHS: Соответствует

Электрические характеристики Требования
Импеданс 50 Ом
Частотный диапазон от постоянного тока до 6 ГГц
Испытательное напряжение диэлектрика 1500 В (среднеквадратичное значение)
Сопротивление центрального проводника ≤1 мОм
Сопротивление внешнего проводника ≤0,2 мОм
Сопротивление изоляции ≥5000 МОм
КСВН Максимум 1,2
Экологические и механические характеристики Требования
Диапазон рабочих температур от -55°C до +155°C
Соответствие RoHS
Прочность соединения более 500 циклов
Материалы и покрытия Требования
Компоненты разъема Материал Покрытие
Корпус Латунь Никелирование
Изолятор Тефлон
Контактный штырь Латунь Золочение
Фиксирующая гайка Латунь Никелирование
Прокладка Силиконовая резина (красного цвета)
Пружина Фосфористая бронза Никелирование
N-коннектор представляет собой разновидность коаксиального соединителя со средней мощностью и резьбовым соединением, работающего на частотах до 11 ГГц, а некоторые версии могут быть расширены до 18 ГГц. Он обладает отличными характеристиками устойчивости к вибрации, высокой надежностью и превосходными электрическими свойствами, что делает его широко используемым в телекоммуникационных приложениях. В отношении подключения кабелей доступны варианты с зажимом, обжимом и пайкой.
