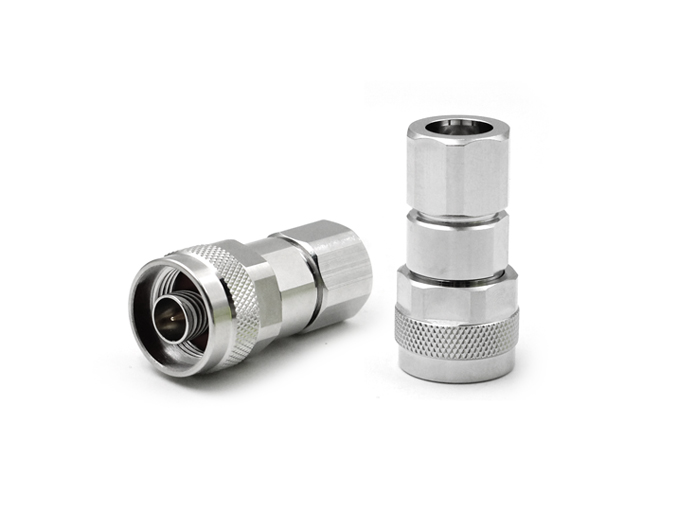

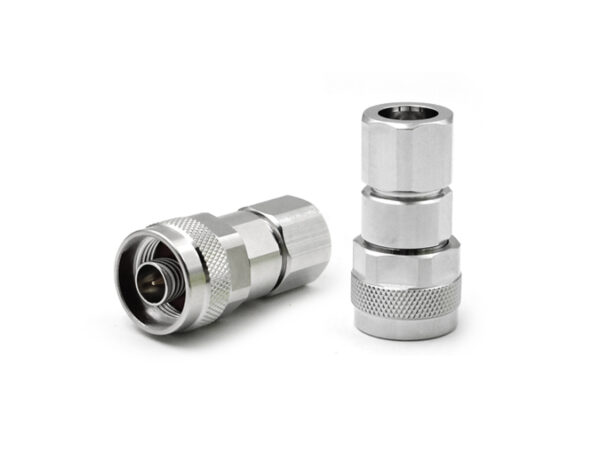

N-образный разъем для кабеля RG8/LMR400

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу
Категория:
@Pribory_bot
Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

Штекерный разъем типа N для кабеля RG8/LMR400

Сертификат RoHS: Соответствует

Электрические характеристики Требования
Диапазон частот Постоянный ток – 6 ГГц
Испытательное напряжение диэлектрика 1000 В
Волновое сопротивление 50 Ом
Сопротивление изоляции ≥5000 МОм
Контактное сопротивление
.Центральный проводник ≤3,0 мОм
.Внешний проводник ≤2,0 мОм
КСВН ≤1,2
Механические характеристики Требования
Прочность (количество соединений) ≥500
Экологические характеристики Требования
Диапазон рабочих температур от -45°C до +85°C
Материальные характеристики Требования
Компоненты разъема Материал Покрытие
Корпус Латунь Покрытие сульфамидом меди
Контактные штыри Фосфористая бронза Позолоченные
Изоляторы ПТФЭ
Микроминиатюрные коаксиальные RF-коннекторы представляют собой тип винтовых соединителей средней мощности, работающих на частотах до 11 ГГц, при этом некоторые модификации могут поддерживать диапазон до 18 ГГц. Данные коаксиальные коннекторы отличаются высокой устойчивостью к вибрациям, надежностью и превосходными электрическими характеристиками, что делает их широко применяемыми в телекоммуникационных системах. В отношении подключения кабелей доступны варианты с зажимным, обжимным и паяным типами фиксации.
