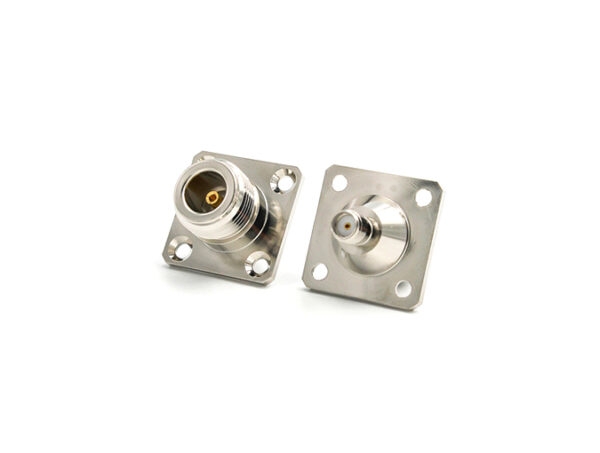

RF-адаптер N-гнездо на SMA-гнездо с фланцем

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу
Категория:
@Pribory_bot
Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

RF-адаптер N Female to SMA Female Flange

Сертификат RoHS: Соответствует

Электрические характеристики Требования
Диапазон частот 0-6 ГГц
Испытательное напряжение диэлектрика 1500 В
Характеристическое сопротивление 50 Ом
Сопротивление изоляции ≥5000 МОм
Контактное сопротивление
.Центральный проводник ≤3.0 мОм
.Внешний проводник ≤2.0 мОм
КСВН 1.25:1
Механические характеристики Требования
Прочность (циклы соединения) ≥500
Экологические характеристики Требования
Диапазон температур -55℃ ~ +125℃
Материальные характеристики Требования
Компоненты разъема Материал Покрытие
Корпус Латунь Никель
Штыревые контакты Бронза Золото
Прокладка Силиконовая резина
Изоляторы Тефлон
Тип N представляет собой широко распространенные коаксиальные соединители со средней мощностью и резьбовым соединением, обладающие превосходными характеристиками: устойчивость к вибрации, высокая надежность, а также отличные электрические и механические свойства. Они широко применяются в коммуникационных системах, где требуется стойкость к нагрузкам и работа в сложных условиях окружающей среды. Размеры интерфейса для сопряжения и технические характеристики соответствуют стандартам MIL-C-39012, IEC 60169-16 и CECC 22210.
Спецификация 1 Спецификация 2 Спецификация 3
