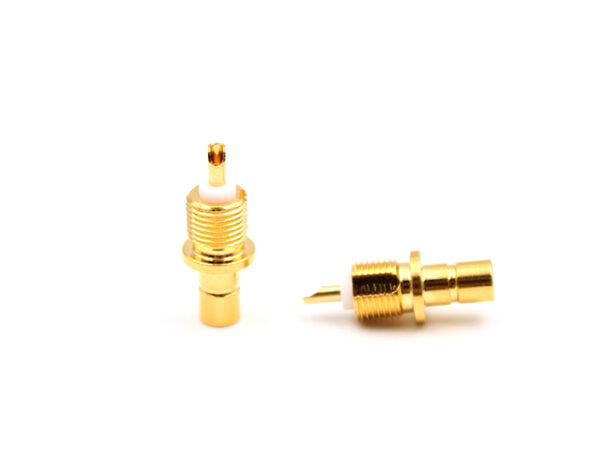

Радиочастотный коаксиальный разъем SMB, гнездовой монтаж, клеммное соединение.

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу
Категория:
@Pribory_bot
Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

RF Коаксиальный Коннектор SMB Мужской Настенный Коннектор Терминал

Сертификат RoHS: Соответствует

Электрические характеристики Требования
Импеданс 50 Ом
Частота DC-4 ГГц
Сопротивление центрального контакта ≤6 мОм
Сопротивление внешнего контакта ≤1 мОм
Сопротивление изоляции ≥1000 МОм
КСВН ≤1.34
Механические и экологические характеристики Требования
Диапазон температур -45°C ~ +125°C
Прочность >500 циклов
Материалы и покрытия Требования
Компоненты коннектора Материал Покрытие
Корпус Латунь Золото
Штыревой контакт Латунь Золото
Изоляторы Тефлон
Шайба Фосфористая бронза Золото
Соединительная гайка Латунь Золото
SMB представляет собой один из типов коаксиальных прецизионных разъемов, работающих на частотах до 4 ГГц. Его преимуществами являются компактные размеры, высокая механическая прочность, долговечность и отличные электрические характеристики. Эти разъемы могут широко применяться в области микроволновой связи, аэрокосмической и навигационной техники, приборостроения и других отраслях.
