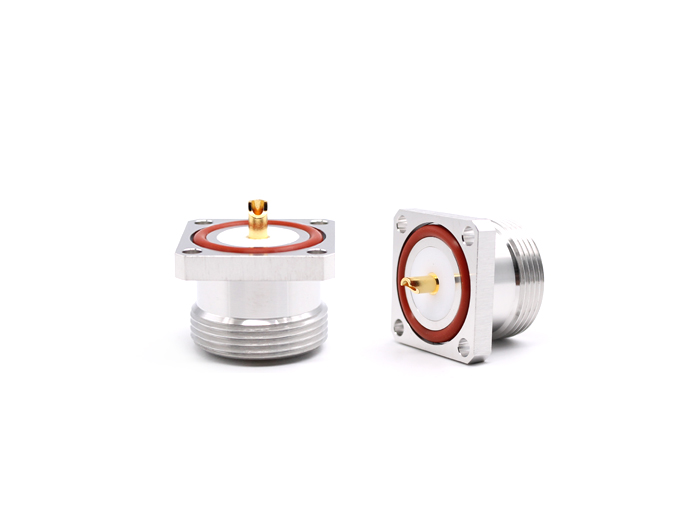

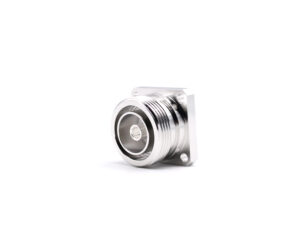

Разъем RF L29 женский фланцевый

Технические характеристики RF-коннектора L29 с фланцевым гнездовым соединением

Сертификат RoHS: Соответствует требованиям

Электрические характеристики:
– Диапазон частот: 0-3 ГГц
– Характеристическое сопротивление: 50 Ом
– Сопротивление изоляции: ≥10000 МОм
– Испытательное напряжение диэлектрика: 4000 В
– Коэффициент стоячей волны напряжения (VSWR): 1.20:1

Механические характеристики:
– Ресурс сопряжений: ≥500 циклов

Экологические характеристики:
– Рабочий температурный диапазон: от -45°C до +85°C

Материалы конструкции:
– Корпус: латунь с покрытием suco
– Контактный штырь: бериллиевая медь с золотым покрытием
– Уплотнительное кольцо: силиконовая резина
– Изоляторы: тефлон

Тип L29 представляет собой один из видов коаксиальных разъемов с резьбовым механизмом соединения. Данный разъем применим в диапазоне от постоянного тока до 7,5 ГГц. Преимуществами являются низкое затухание, малый уровень интермодуляционных искажений, высокая мощность и отличные водоотталкивающие свойства. Они широко используются в системах связи и радиопередатчиках.
