РЧ-коннекторы MCX и Микро РЧ коаксиальные коннекторы представляют собой миниатюрные радиочастотные разъемы, предназначенные для компактных и высокоплотных соединений. Эти РЧ-коннекторы MCX и РЧ-коннекторы MMCX широко применяются в беспроводной связи, мобильных устройствах, потребительской электронике и других приложениях, требующих передачи сигналов на высокой частоте.
Микро РЧ коаксиальные коннекторы являются уменьшенными версиями РЧ-коннекторов MCX. Микро РЧ коаксиальные коннекторы имеют быстроразъемное и резьбовое соединение, что делает установку и подключение более удобным. Несмотря на свои малые размеры, микро РЧ-коннекторы MCX обеспечивают надежную работу в диапазоне частот от постоянного тока до 6 ГГц.
РЧ-коннекторы MMCX также являются уменьшенными версиями РЧ-коннекторов MCX и характеризуются быстроразъемным дизайном. Коннекторы MMCX используют осевое введение и механизм внешнего осевого зацепления, позволяющий легко подключать и отключать их. Они часто применяются в приложениях, требующих частого подключения и отключения с обеспечением высокой производительности в радиочастотном диапазоне. РЧ-коннекторы MMCX поддерживают частотный диапазон от постоянного тока до 6 ГГц.
РЧ-коннекторы MCX и РЧ-коннекторы MMCX находят применение в широком спектре устройств, включая небольшие беспроводные устройства, модули Bluetooth, GPS-устройства, потребительскую электронику, беспроводные коммуникационные модули и многое другое. РЧ-коннекторы MCX и РЧ-коннекторы MMCX широко используются в портативных и компактных устройствах, предлагая надежные радиочастотные соединения и удовлетворяя требованиям к миниатюрным и высокоплотным соединениям.

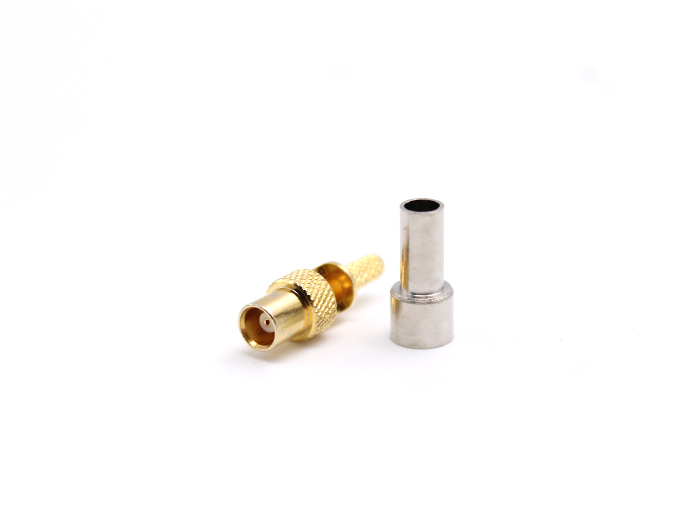

РЧ-коннектор MCX женский для кабеля RG316
Сертификат RoHS: Соответствует
| Электрические характеристики | Требования | |
| Диапазон частот | 0-6 ГГц (50 Ом) | |
| Испытательное напряжение диэлектрика | 750 В | |
| Характеристическое сопротивление | 50 Ом | |
| Сопротивление изоляции | ≧1000 МОм | |
| Контактное сопротивление | ||
| .Центральный проводник | ≦5 мОм | |
| .Внешний проводник | ≦2.5 мОм | |
| КСВН | ≦1.3 | |
| Механические характеристики | Требования | |
| Прочность (циклы соединения) | ≧500 | |
| Экологические данные | Требования | |
| Диапазон температур | -65℃ до +155℃ | |
| Материальные данные | Требования | |
| Компоненты коннектора | Материал | Покрытие |
| Корпус | Латунь | Позолоченный |
| Пружинные контакты | Бериллиевая медь | Позолоченный |
| Изоляторы | тефлон | |
| Штыревые контакты | Латунь | Позолоченный |
| Обжимные гильзы | Латунь | Позолоченный |
