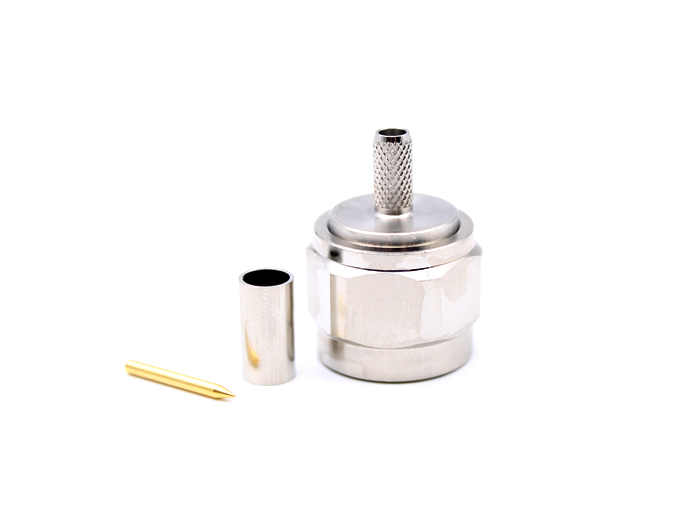

RF-разъем N-типа, штекер, для кабеля LMR200, обжимной.

RF-разъем N-типа, штекер, для кабеля LMR200, обжимной.

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу

Категория: Соединители N

@Pribory_bot

Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

Разъем RF N-типа (мужской) для кабеля LMR200, обжимной

Сертификат RoHS: Соответствует

Электрические характеристики	Требования
Диапазон частот	0-6 ГГц
Испытательное напряжение диэлектрика	1500 В
Характеристическое сопротивление	50 Ом
Сопротивление изоляции	≥5000 МОм
Контактное сопротивление
.Центральный проводник	≤1.0 мОм
.Внешний проводник	≤1.0 мОм
КСВН	≤1.3

Механические характеристики	Требования
Прочность (циклы соединения)	≥500

Экологические характеристики	Требования
Диапазон температур	-65℃ ~ +165℃

Материальные характеристики	Требования
Компоненты разъема	Материал	Покрытие
Соединительная гайка	Латунь	Никель
Штыревые контакты	Бронза	Позолоченные
Обжимные втулки	Медь	Никель
Внешний проводник	Латунь	Никель
Изоляторы	PTFE

Микро-коаксиальные RF-коннекторы представляют собой тип винтовых соединителей средней мощности с частотным диапазоном до 11 ГГц, при этом некоторые версии могут быть расширены до 18 ГГц. Микро-коаксиальные RF-коннекторы обладают отличными характеристиками устойчивости к вибрациям, высокой надежностью и превосходными электрическими свойствами, что делает их широко применяемыми в коммуникационных системах. В отношении подключения кабелей доступны варианты фиксации зажимом, обжимом и пайкой.
