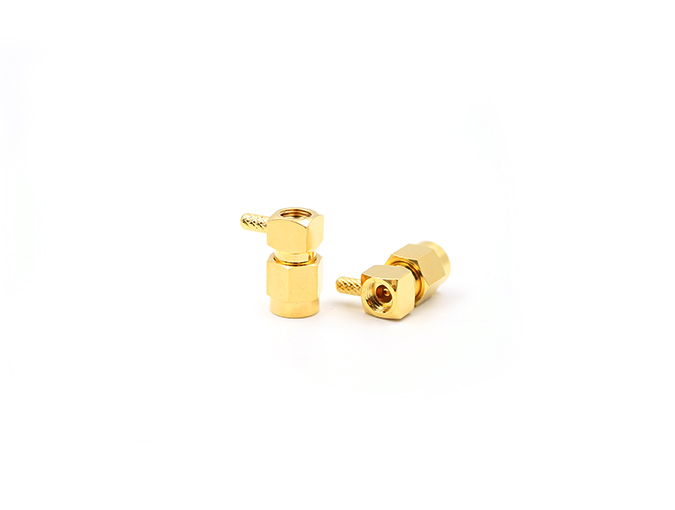

RF-коннектор RPSMA с гнездовым соединением, угловой, для кабеля RG316.

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу
Категория:
@Pribory_bot
Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

RF-коннектор RPSMA с углом 90 градусов, тип Male, для кабеля RG316

Сертификат RoHS: Соответствует

Электрические характеристики Требования
Импеданс 50 Ом
Частотный диапазон от постоянного тока до 6 ГГц
Сопротивление центрального контакта ≤ 3 мОм
Сопротивление внешнего контакта ≤ 2 мОм
Сопротивление изоляции ≥ 5000 МОм
КСВН ≤ 1.20
Механические и экологические характеристики Требования
Диапазон рабочих температур от -45°C до +85°C
Ресурс соединений более 500 циклов
Материалы и покрытия Требования
Компоненты коннектора Материал Покрытие
Корпус Латунь Никелирование
Цанговый контакт Латунь Золочение
Изоляторы Тефлон
SMA-разъём с углом 90 градусов, тип male, представляет собой микро-коаксиальный радиочастотный коннектор для кабеля 086 с окном для вывода в небо. Этот тип коаксиального прецизионного разъёма поддерживает частоты до 18 ГГц, а некоторые модификации могут быть расширены до 27 ГГц. Его преимуществами являются компактные размеры, высокая механическая прочность, долговечность и отличные электрические характеристики. Данные разъёмы находят широкое применение в таких областях, как микроволновая связь, аэрокосмическая промышленность, навигация, измерительное оборудование и другие.
