RIGOL DSA710 анализатор спектра

Рабочий диапазон частот

От 100 кГц до 1 ГГц

Разрешение по частоте

1 Гц

Параметры встроенного источника опорной частоты

Опорная частота

10 МГц

Точность при калибровке

<1 ppm

Температурная стабильность в диапазоне от 0℃ до 50℃ с опорным уровнем 25 ℃

<2 ppm

Старение

<2 ppm/год

Режим анализатора спектра общего назначения (GPSA)

Точность определения частоты

Разрешение

span / (кол-во точек развертки-1)

Погрешность

± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера)

Счетчик частоты

Разрешение

1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц

Погрешность

± (определяемая частота × точность опорной частоты + разрешение счетчика)

Полоса обзора (Span)

Диапазон

0 Гц, от 100 Гц до макс. частоты

Погрешность

± span / (кол. точек развертки-1)

Фазовый шум (f_центр
=1 ГГц, при температуре от 20 до 30 °C)

Отстройка 10 кГц

<-80 дБн/Гц

Отстройка 100 кГц

<-100 дБн/Гц (тип.)

Полоса пропускания (RBW)

Разрешение ПЧ RBW (-3 дБ)

От 100 Гц до 1 МГц, с шагом 1-3-10

Точность RBW

<5%(ном.)

Избирательность (60 дБ:3 дБ)

<5(ном.)

Разрешение VBW (-3 дБ)

От 1 Гц до 3 МГц, с шагом 1-3-10

Разрешение RBW (-6 дБ)

200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800

Параметры измерения амплитуды

Измерение уровня (f_центр
≥ 10 МГц)

От среднего уровня собственных шумов (DANL) до +20 дБм

Максимальный входной уровень

Постоянное напряжение

50 В

Непрерывный РЧ-сигнал

+20 дБм (100 мВт), аттенюатор 30 дБ

Перегрузка

+30 дБм (1 Вт)

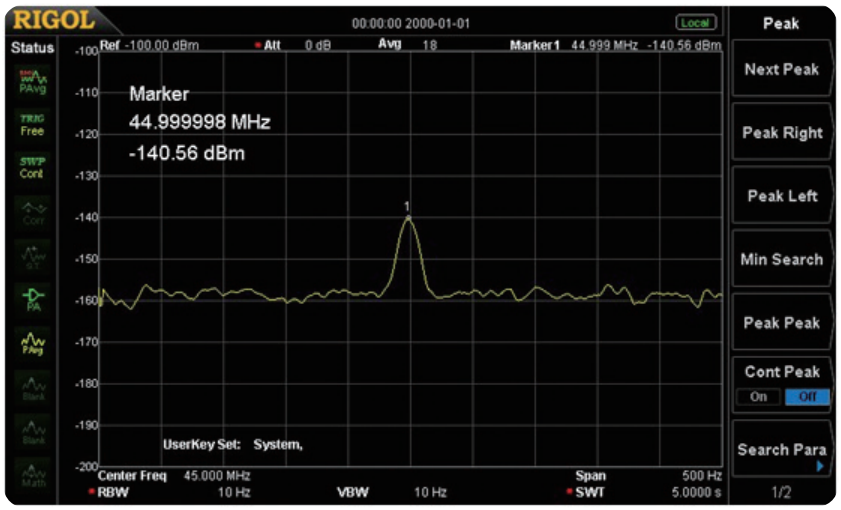

Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом)

без предусилителя

100 кГц…1 МГц

<-90 дБм, <-110 дБм (тип.)

1 МГц…1 ГГц

<-100 дБм, <-110 дБм (тип.)

с предусилителем

100 кГц…1 МГц

<-110 дБм, <-130 дБм (тип.)

1 МГц…1 ГГц

<-120 дБм ,<-130 дБм (тип.)

Параметры отображаемого уровня

Логарифмическая шкала

От 1 до 200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

601

Количество графиков

3+математические трассы

Тип детектора

обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Линейность частотной характеристики

без предусилителя, f_центр
≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C

100 кГц…1 ГГц

<0,7 дБ;

с предусилителем f_центр
≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C

100 кГц…1 ГГц

<1,0 дБ;

Параметры встроенного аттенюатора

Диапазон ослабления

от 0 до 30 дБ, с шагом 1 дБ

Погрешность переключения (f_центр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C):

<0,5 дБ

Точность определения амплитуды (f_центр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):

<0,4 дБ

Установка опорного уровня

Логарифмическая шкала

От – 100 дБм до +20 дБм с шагом 1 дБ,0.01 дБ

Линейная шкала

4 разряда

Погрешность переключения RBW (RBW=1 кГц)

<0,1 дБ

Параметры встроенного предусилителя

Частотный диапазон

От 100 кГц до 1 ГГц

Коэффициент усиления

20 дБ

Погрешность измерения уровня

(достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм,

10 МГц > f_центр
, диапазон температуры от 20 до 30 °C)

<1,5 дБ (ном.)

КСВН по входу (аттенюатор ≥10 дБ)

От 300 кГц до 1 ГГц

<1,5 дБ

Искажения

Гармонические искажения 2-го порядка (SHI)

(f_центр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,)

+40 дБм

Интермодуляционные искажения 3-го порядка

(f_центр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)

+10 дБм

Точка 1дБ компрессии

(f_центр ≥50 МГц, аттенюатор = 0 дБ)

>0 дБм

Развертка (Sweep)

Время развертки

Нулевой обзор           от 20 мкс до 1000 с

Полоса обзора ≥100 Гц от 10 мс до 1000 с

Погрешность времени развертки

Нулевой обзор           (sweep > 1 мс) 5%

Полоса обзора ≥ 100 Гц,5%

Тип запуска

непрерывный, одиночный

Триггер

Источник

свободный, внешний , видео

Внешний уровень запуска

5 В TTL уровень

Входы/Выходы

ВЧ вход

Разъем N-типа (female)
Импеданс 50 Ом

Вход / Выход внутреннего источника опорного сигнала

Частота 10 МГц
Выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом

Вход / Выход внешнего источника опорного сигнала

Частота 10 МГц ± 5 ppm
Выходной уровень от 0 дБм до +10 дБм,
Разъем BNC-тип (female)
Импеданс 50 Ом

Вход внешнего запуска

Разъем BNC-тип (female)
Импеданс ≥1 кОм

Общие данные

Дисплей

8″ TFT экран, 800 х 480 пикселей

Память

Внутренняя: флэш-память

Внешняя: USB-флэш накопитель

Интерфейсы

USB, LAN, GPIB

Электропитание

220 В, 50 Гц, макс. 50 Вт со всеми опциями

Диапазон рабочих температур

от 0 до 50 °C

Габаритные размеры

361.6 x 178.8 х 128 мм

Масса

4,25 кг
