Основные сведения

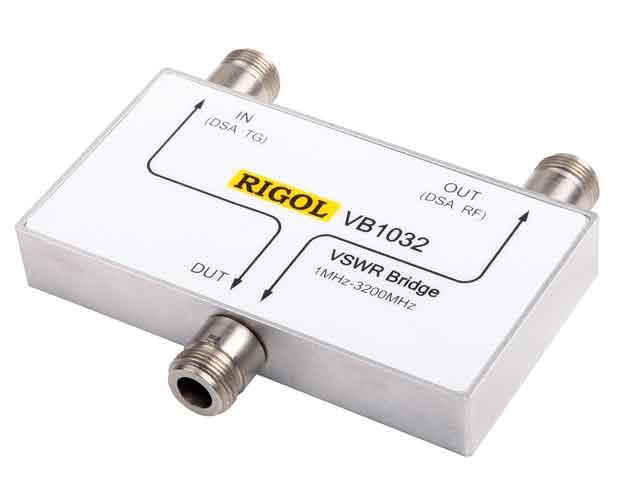

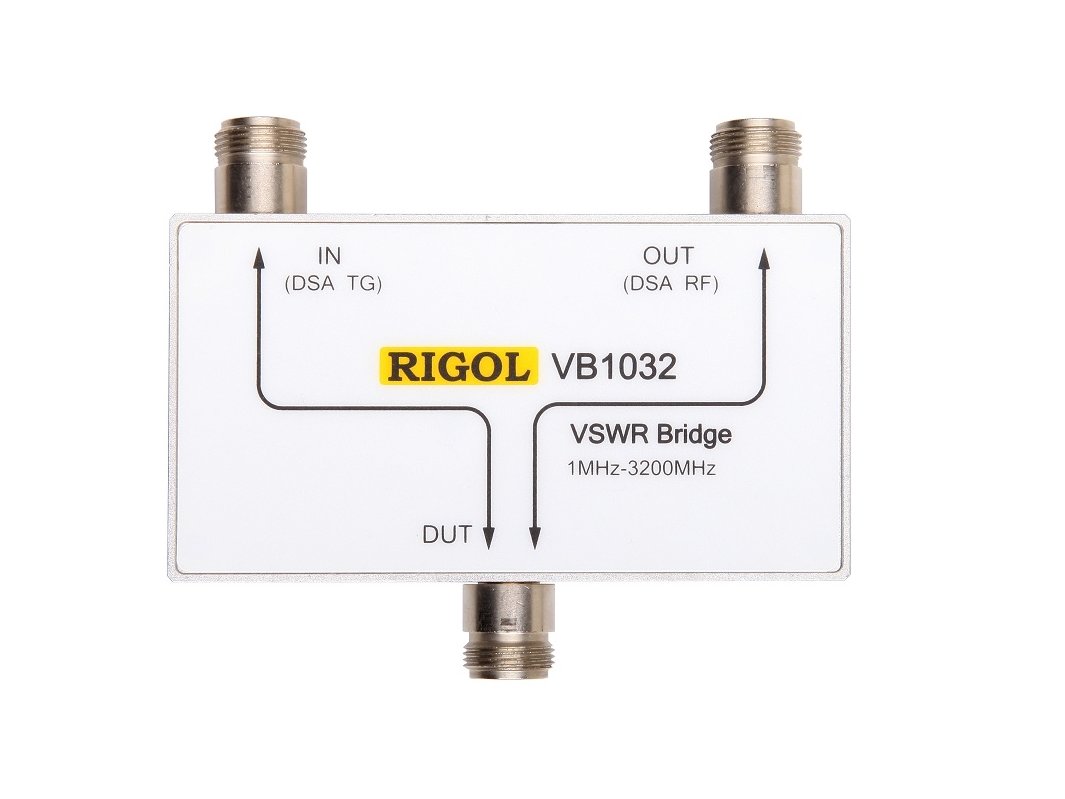

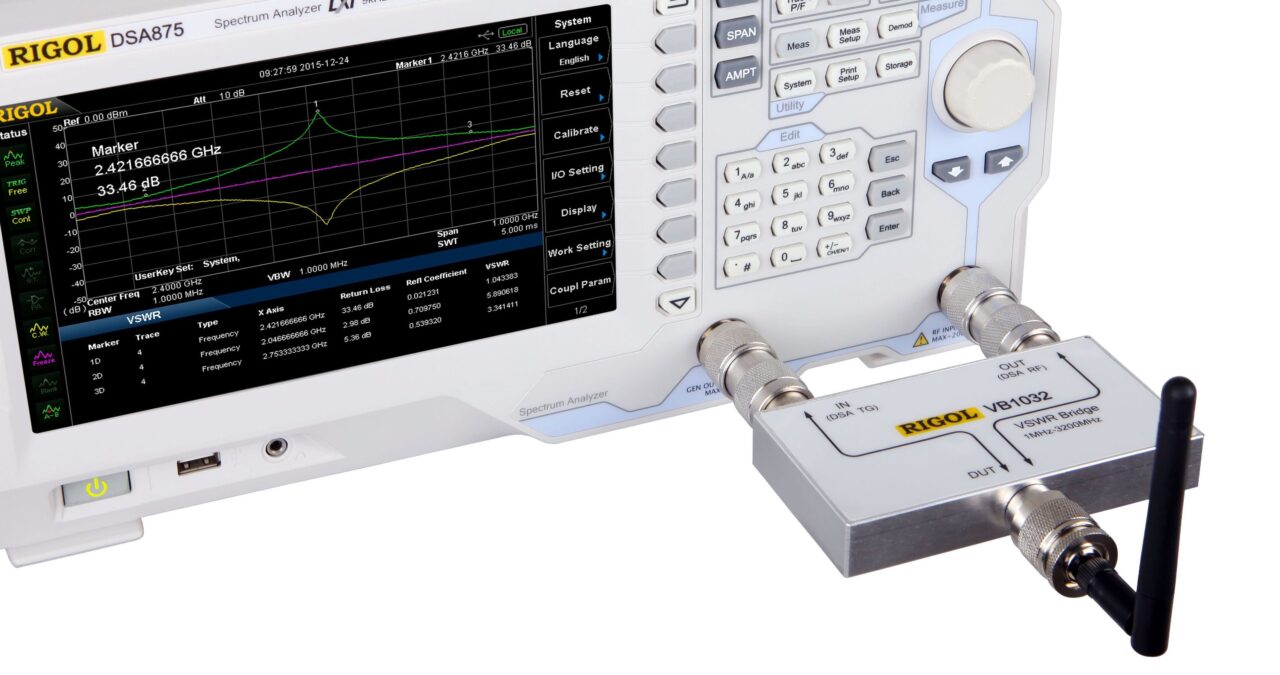

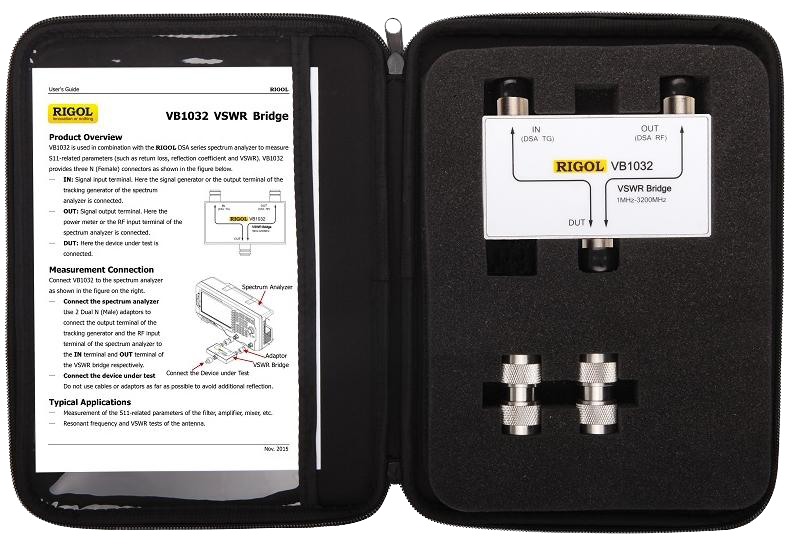

RIGOL VB1032 представляет собой трех-портовый КСВН мост с выходными разъемами N-типа розетка. Устройство используется для совместной работы с анализаторами спектра RIGOL DSA800-TG, RSA3000-TG, RSA5000-TG, присоединяется к ним с помощью адаптеров N-типа вилка – N-типа вилка.
Диапазон рабочих частот от 1 МГц ~ 3,2 ГГц, волновое сопротивление – 50 Ом, вносимые потери – менее 10 дБ в рабочей полосе частот, направленность ≥ 25 дБ (тип), максимальная подводимая мощность – 0,5 Вт (27 дБм).
Особенности и преимущества
- Универсальность использования (с изделиями любого производителя)
- Оптимальное соотношение цена/качество
- Высокие значения направленности
Применение
- Исследовательская деятельность
- Производственная деятельность
- Ремонт и обслуживание
Назначение
Предназначен для измерения S11 (КВСН, обратных потерь, коэффициента отражения) параметров фильтров, усилителей, смесителей…в СВЧ-диапазоне в составе измерительного комплекса с анализатором спектра.
