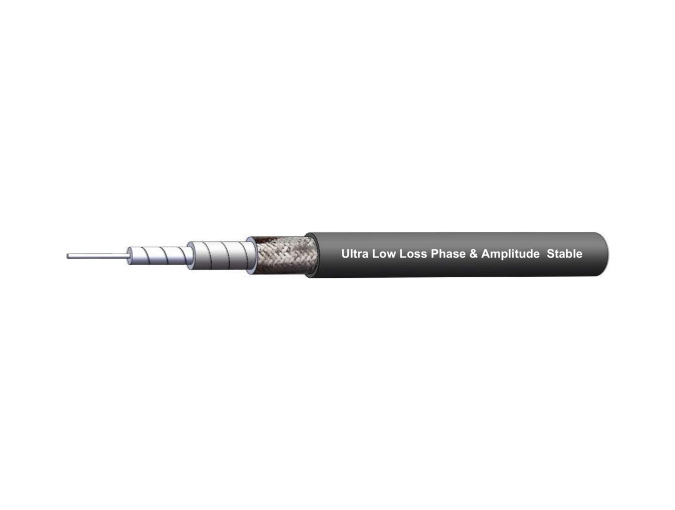

Технические характеристики конструкции кабеля
| Описание | Размеры (мм) | Материал | |
| 1 | Центральный проводник | 1,40 | Сплошной SPC |
| 2 | Диэлектрический слой | 3,80 | LD-PTFE |
| 3 | Внешний проводник | 3,95 | Лента из SPC |
| 4 | Наружный экран | 4,35 | Оплетка из SPC |
| 5 | Защитная оболочка | 4,80 | Серый PFA или по запросу заказчика |
Механические и эксплуатационные параметры
Минимальный радиус изгиба при статической нагрузке: 24 мм
Минимальный радиус изгиба при динамической нагрузке: 48 мм
Удельный вес: 0,055 кг/м
Диапазон рабочих температур: от -55°C до +165°C
Электрические параметры
Частотный диапазон: до 26,5 ГГц
Частота отсечки: 31 ГГц
Характеристический импеданс: 50 Ом
Коэффициент распространения сигнала: 83%
Эффективность экранирования: более 90 дБ
Испытательное напряжение: 1500 В постоянного тока
Затухание (типовые значения при +25°C и КСВ=1,0)
Мощностные характеристики (типовые значения при +40°C и нормальных условиях давления)
| Частота (МГц) | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 | 12400 | 18000 | 26500 |
| Затухание (дБ/100 м) | 24,1 | 34,2 | 42,1 | 60,1 | 69,7 | 78,3 | 87,6 | 106,6 | 130,8 |
| Средняя допустимая мощность (кВт) | 0,919 | 0,646 | 0,525 | 0,368 | 0,317 | 0,282 | 0,252 | 0,207 | 0,169 |
| K1= | 0,750400 | ||||||||
| K2= | 0,000328 | ||||||||
| Формула расчета: | K1 * √FMhz + K2 * FMHz | ||||||||
Особенности и преимущества
Температурная стабильность фазы (<750PPM в диапазоне -55°C…+85°C)
Минимальные потери сигнала
Высокая пропускная способность по мощности
Низкий уровень пассивной интермодуляции (-155dbc)
Малая масса
Области применения
Фазированные антенные решетки радарных систем
Авиационное оборудование
Системы электронного противодействия
Применение в условиях высоких требований к потерям и фазовым характеристикам
