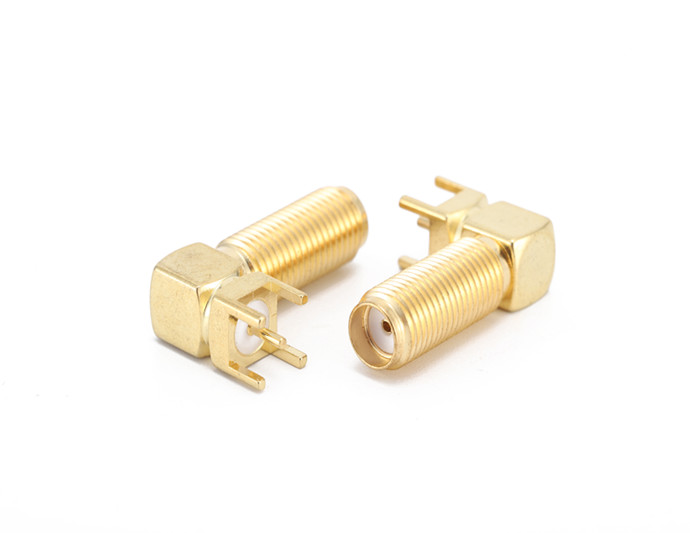

SMA-разъем женский угловой для монтажа на печатную плату с коаксиальным соединением радиочастотного диапазона.

SMA-разъем женский угловой для монтажа на печатную плату с коаксиальным соединением радиочастотного диапазона.

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу

Категория: Соединители SMA

@Pribory_bot

Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

Описание
Опции

Разъем коаксиальный SMA Female Right Angle Bulkhead для монтажа на печатную плату

Сертификат RoHS: Соответствует

Электрические характеристики	Требования
Импеданс	50 Ом
Частотный диапазон	от постоянного тока до 3 ГГц
Сопротивление центрального контакта	≤3 МОм
Сопротивление внешнего контакта	≤2 МОм
КСВН	≤1.20

Механические и экологические характеристики	Требования
Диапазон рабочих температур	от -55°C до +155°C
Соответствие RoHS	Да
Ресурс соединений	более 500 циклов

Материалы и покрытия	Требования
Компоненты разъема	Материал	Покрытие
Корпус	Латунь	Позолоченный
Изоляторы	Тефлон
Контактный штырь	Медь	Позолоченный
Шайба	Латунь	Позолоченная
Шестигранная гайка	Латунь	Позолоченная

SMA представляет собой один из типов коаксиальных прецизионных разъемов, работающих до 18 ГГц, а некоторые версии могут быть расширены до 27 ГГц. Преимуществами SMA являются компактные размеры, высокая механическая прочность, долговечность и отличные электрические характеристики. Они широко применяются в области микроволновой связи, аэрокосмической и навигационной техники, приборостроения и других отраслях.
