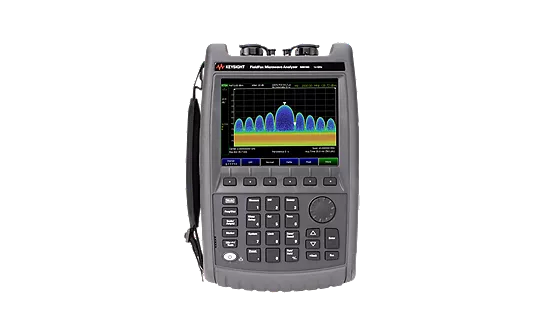

n9916d front view ns
  • n9916d front view ns

СВЧ-Анализатор портативный Keysight FieldFox N9916D

2 904 160 ₽

Получить предложение

Сравнить

Наличие: Под заказ - срок поставки от 1,5 месяца
Категория: Номер товара в Госреестре:
@Pribory_bot
Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы
keysight

Основные возможности

    • Максимальная частота: 14 ГГц (диапазон измерений CAT: 30 кГц – 14 ГГц; анализатора спектра: 9 кГц – 14 ГГц)

    • Максимальная полоса анализа / пропускания: 120 МГц (режим реального времени и IQ-поток, опции B10)

    • Количество портов: 2 (разъёмы Type-N, жен.)

    • Стандартная конфигурация: анализатор антенно-фидерных устройств (CAT)

    • Возможность расширения: опции векторного анализатора цепей (VNA), анализатора спектра (SA), генератора импульсов, измерений мощности

    • Захват нестационарных сигналов: анализ спектра в реальном времени (RTSA) с полосой до 120 МГц без пропусков

    • Одновременное измерение всех четырёх S-параметров (опция)

    • Высокая точность измерений в режиме анализатора спектра: ±0,1 дБ без предварительного прогрева

    • Поддержка измерений «по воздуху» (OTA): для LTE FDD , LTE TDD, 5G NR

    • Приёмник GPS/GNSS

    • Масса: 3,6 кг

Комплектация

  • Адаптер AC/DC

  • Сетевой шнур, соответствующий местным стандартам

  • Перезаряжаемая литий-ионная батарея

  • Мягкая сумка для переноски с лямками для рюкзака и через плечо

  • Краткое руководство пользователя

Госреестр

Да
Наличие измерительных приложений

Да
Шаг ослабления аттенюатора (стандарт. компл.)

5 дБ
Средний уровень собственных шумов (1 ГГц)

-164 дБм/Гц
Количество встроенных портов

2 порта
Векторный анализатор цепей

Да (опция)
Выходная мощность

High power (typical): >10 МГц – 1 ГГц: Port 1 = 9 дБм, Port 2 = 8 дБм • Low power (flattened): -50 дБм ±0,5 дБ • Max leveled power (nominal): >10 МГц – 10 ГГц: 6 дБм (оба порта)
Динамический диапазон

116 дБ
Анализатор спектра

Да (опция)
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц

–111 дБн/Гц
Тип прибора

Комбинированный анализатор
Ручные

Да
Анализатор антенно-фидерных устройств

Да (стандартно)
Диапазон ослабления аттенюатора (стандарт. компл.)

40 дБ, шаг 5 дБ
Дополнительные функции анализатора сигналов

Встроенный измеритель мощности
Торговая марка

Keysight Technologies
Диапазон частот От

9 кГц
Диапазон частот До

14 ГГц

Измерения и анализ
N9916D-209 Extended range transmission analysis (ERTA)
N9916D-210 VNA transmission/reflection
N9916D-211 VNA full 2-port S-parameters
N9916D-212 1-port mixed-mode S-parameters
N9916D-215 TDR cable measurements
N9916D-233 Spectrum analyzer
N9916D-235 Pre-amplifier
N9916D-236 Interference analyzer and spectrogram
N9916D-238 Spectrum analyzer time gating
N9916D-302 USB power sensor support
N9916D-307 GPS receiver
N9916D-308 Vector voltmeter
N9916D-309 DC power supply (DCPS)
N9916D-310 Built-in power meter
N9916D-312 Channel scanner
N9916D-330 Pulse measurements with USB peak power sensor
N9916D-350 Real-time spectrum analyzer (RTSA)
N9916D-351 I/Q analyzer
N9916D-352 Indoor and outdoor mapping
N9916D-353 IQ streaming
N9916D-355 Analog demodulation
N9916D-356 Noise figure
N9916D-357 Pulse generator
N9916D-358 EMF measurements
N9916D-360 Phased array antenna support
N9916D-361 EMI measurements
N9916D-370 Over-the-air LTE FDD
N9916D-371 Over-the-air LTE TDD
N9916D-378 Over-the-air 5G NR
N9916D-390 Directional finding – TDOA node support
N9916D-391 Directional finding – Angle of arrival (AoA)
Функциональность (калибровка)
N9916D-1A7 Calibration + Uncertainties + Guardbanding (Not Accredited)
N9916D-A6J ANSI Z540-1-1994 Calibration
N9916D-UK6 Commercial calibration certificate with test data
Полоса анализа
N9916D-B04 Bandwidth, 40 MHz
N9916D-B10 Bandwidth, 120 MHz
