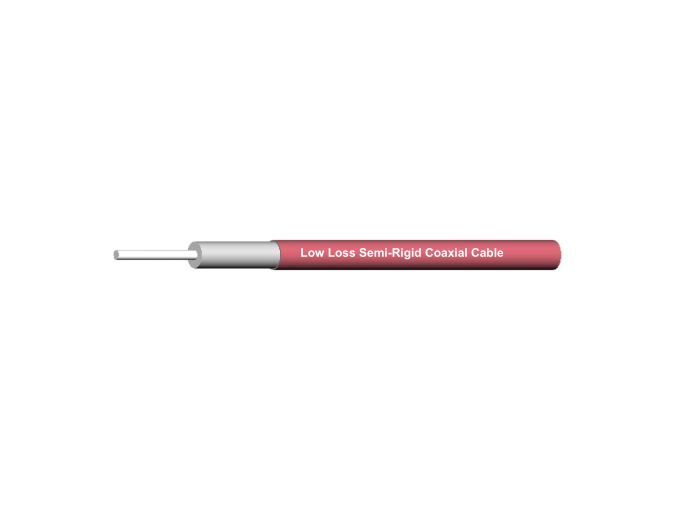

Технические характеристики конструкции кабеля
| Описание | Размеры (мм) | Материалы | |
| 1 | Внутренний проводник | 0,56 | Покрытая серебром медь (SPC) |
| 2 | Диэлектрик | 1,68 | Политетрафторэтилен (PTFE) |
| 3 | Внешний проводник | 2,18 | Луженая медь / Сплав Cu-Sn-Zn |
Механические и эксплуатационные характеристики
Статический радиус изгиба: 7 мм
Вес: 0,021 кг/м
Диапазон температур установки и эксплуатации: от -55°C до +125°C
Электрические характеристики
Диапазон частот: 40 ГГц
Частота отсечки: 64 ГГц
Характеристическое сопротивление: 50 Ом
Скорость распространения: 70%
Эффективность экранирования: >165 дБ
Напряжение питания: 500 В постоянного тока
Затухание (типичное значение при +25°C и КСВН=1.0)
Мощность (типичное значение при +40°C и нормальном атмосферном давлении)
| Частота (МГц) | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 | 12400 | 18000 | 26500 | 40000 |
| Затухание (дБ/100 м) | 58,3 | 82,8 | 101,7 | 144,9 | 168,0 | 188,4 | 210,6 | 255,5 | 312,8 | 388,7 |
| Средняя мощность (кВт) | 0,259 | 0,182 | 0,148 | 0,104 | 0,090 | 0,080 | 0,072 | 0,059 | 0,048 | 0,039 |
| K1= | 1,825328 | |||||||||
| K2= | 0,000590 | |||||||||
| Формула расчета: | K1 * √FМГц + K2 * FМГц | |||||||||
Особенности и преимущества
Низкие потери
Низкий коэффициент стоячей волны по напряжению (КСВН)
Низкая пассивная интермодуляция (-155 дБс)
Типовые области применения
Внутреннее соединение модулей РЧ
Внутреннее соединение прецизионных приборов
Компактные пространства для сложной установки
