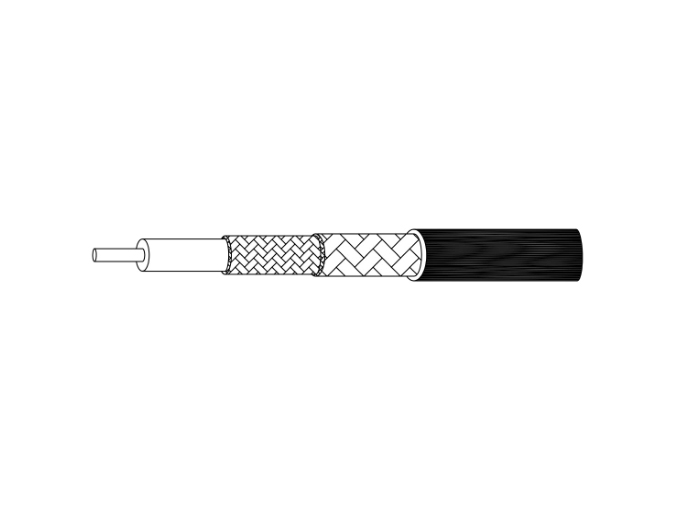

Технические характеристики конструкции кабеля
| Описание | Размеры (мм) | Материалы | |
| 1 | Внутренний проводник | 1,17 | Сплошной SPC |
| 2 | Диэлектрик | 3,00 | LD-PTFE |
| 3 | Внешний проводник | 3,29 | Оплетка из SPC |
| 4 | Внешний экран | 3,58 | Оплетка из SPC |
| 5 | Оболочка | 5,00 | Черный PUR |
Механические и экологические характеристики
Статический радиус изгиба: 20 мм
Динамический радиус изгиба: 50 мм
Вес: 0,050 кг/м
Диапазон температур установки и эксплуатации: -55°C ~ +85°C
Электрические характеристики
Диапазон частот: 18 ГГц
Частота отсечки: 37 ГГц
Характеристическое сопротивление: 50 Ом
Скорость распространения: 81%
Эффективность экранирования: >90 дБ
Напряжение питания: 1000 В постоянного тока
Затухание (типичное значение при +25°C и КСВН=1.0)
Мощность (типичное значение при +40°C и атмосферном давлении)
| Частота (МГц) | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 | 12400 | 16000 | 18000 |
| Затухание (дБ/100 м) | 45,2 | 63,9 | 78,3 | 110,8 | 127,9 | 143,1 | 159,3 | 181,0 | 192,0 |
| Средняя мощность (кВт) | 0,133 | 0,094 | 0,077 | 0,054 | 0,047 | 0,042 | 0,038 | 0,033 | 0,031 |
| K1= | 1,429331 | ||||||||
| K2= | 0,000012 | ||||||||
| Вычисление= | K1* √FMhz+K2*FMHz | ||||||||
Особенности и преимущества
Низкие потери
Гибкость
Типовые применения
Передача сигналов в беспроводных телекоммуникационных приборах
Передача сигналов мобильных устройств
