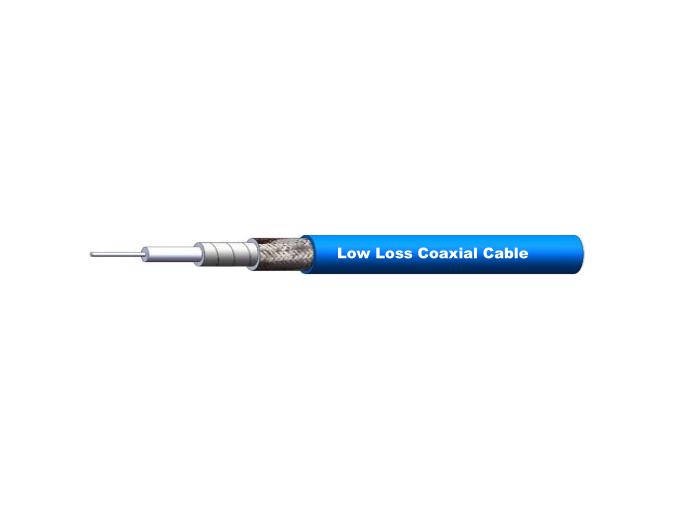

Технические характеристики конструкции кабеля
| Описание | Размеры (мм) | Материалы | |
| 1 | Внутренний проводник | 1,29 | Сплошной SPC |
| 2 | Диэлектрик | 3,85 | LD-PTFE |
| 3 | Внешний проводник | 4,05 | Лента SPC |
| 4 | Внешний экран | 4,62 | Оплетка SPC |
| 5 | Оболочка | 5,20 | Голубой FEP |
Механические и эксплуатационные характеристики
Статический радиус изгиба: 26 мм
Динамический радиус изгиба: 52 мм
Вес: 0,066 кг/м
Диапазон температур монтажа и эксплуатации: -55°C ~ +165°C
Электрические характеристики
Частотный диапазон: 26 ГГц
Частота отсечки: 28 ГГц
Характеристическое сопротивление: 50 Ом
Скорость распространения: 76%
Эффективность экранирования: >90 дБ
Напряжение питания: 1000 В, постоянный ток
Затухание (типичное значение при +25°C и VSWR=1.0)
Мощность (типичное значение при +40°C и атмосферном давлении)
| Затухание (дБ/100 м) | 25,0 | 35,6 | 44,0 | 63,2 | 73,7 | 83,0 | 93,1 | 114,0 | 141,1 |
| Средняя мощность (кВт) | 0,749 | 0,524 | 0,425 | 0,296 | 0,254 | 0,225 | 0,201 | 0,164 | 0,132 |
| K1= | 0,770610 | ||||||||
| K2= | 0,000591 | ||||||||
| Расчет: | K1* √FMhz+K2*FMHz | ||||||||
Особенности и преимущества
Низкие потери
Высокая мощность
Низкая пассивная интермодуляция (-155 дБн)
Экономическая эффективность
Типовые применения
Авиационная электроника
Электронное противоборство
Межсоединение базовых станций беспроводной телекоммуникации
Тестирование устройств РЧ микроволнового диапазона
