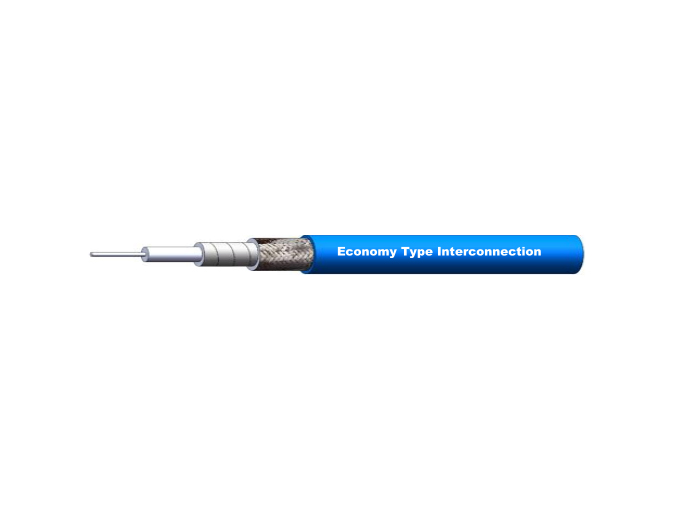

Технические характеристики конструкции кабеля
| Описание | Размеры (мм) | Материалы | |
| 1 | Внутренний проводник | 0,94 | Сплошной SPC |
| 2 | Диэлектрик | 3,00 | LD-PTFE |
| 3 | Внешний проводник | 3,20 | Лента SPC |
| 4 | Внешний экран | 3,55 | Оплетка SPC |
| 5 | Оболочка | 4,00 | Синий FEP |
Механические и эксплуатационные характеристики
Статический радиус изгиба: 20 мм
Динамический радиус изгиба: 40 мм
Вес: 0,041 кг/м
Диапазон температур монтажа и эксплуатации: -55°C ~ +125°C
Электрические характеристики
Диапазон частот: 26,5 ГГц
Частота отсечки: 34 ГГц
Характеристическое сопротивление: 50 Ом
Скорость распространения: 70%
Эффективность экранирования: >90 дБ
Напряжение питания: 1500 В постоянного тока
Затухание (типичное значение при +25°C и КСВН=1.0)
Мощность (типичное значение при +40°C и атмосферном давлении)
| Частота (МГц) | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 | 12400 | 18000 | 26500 |
| Затухание (дБ/100 м) | 37,6 | 55,1 | 69,3 | 103,9 | 123,5 | 141,6 | 161,9 | 205,3 | 264,7 |
| Средняя мощность (кВт) | 0,290 | 0,198 | 0,157 | 0,105 | 0,088 | 0,077 | 0,067 | 0,053 | 0,041 |
| K1= | 1,082677 | ||||||||
| K2= | 0,003337 | ||||||||
| Формула расчета: | K1 * √FМГц + K2 * FМГц | ||||||||
Особенности и преимущества
Низкий КСВН
Выгодная стоимость
Типовые применения
Внутришкафное соединение
Фазированные антенные решетки для свободного подключения
Внутримодульное соединение
Кабель замены полужесткого и полугибкого типа
