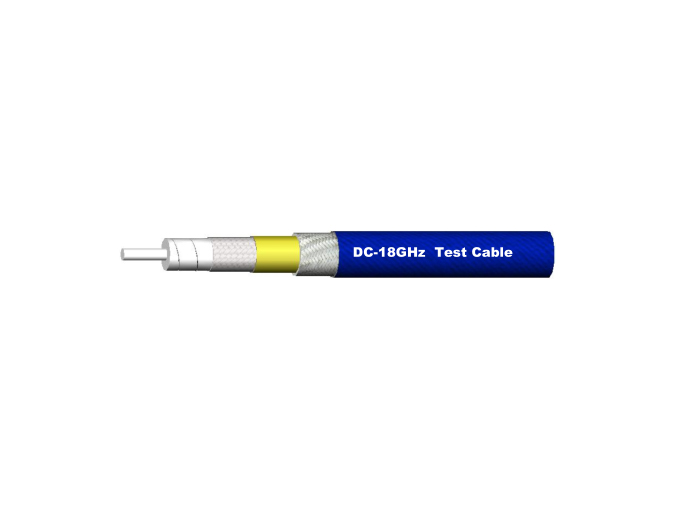

Технические характеристики конструкции кабеля
| Описание | Размеры (мм) | Материалы | |
| 1 | Внутренний проводник | 0,94 | Сплошной SPC |
| 2 | Диэлектрик | 2,98 | Сплошной PTFE |
| 3 | Внутренний экран | 3,25 | Лента SPC |
| 4 | Промежуточный слой | 3,40 | Алюминиевая фольга |
| 5 | Внешний экран | 3,95 | Оплетка SPC |
| 6 | Оболочка | 4,88 | FEP |
Механические и экологические характеристики
Статический радиус изгиба: 24 мм
Динамический радиус изгиба: 48 мм
Вес: 0,058 кг/м
Диапазон температур монтажа и эксплуатации: -55°C ~ +125°C
Механическое изменение фазы: ±1°/ГГц
Электрические характеристики
Диапазон частот: 18 ГГц
Частота отсечки: 40 ГГц
Характеристическое сопротивление: 50 Ом
Скорость распространения: 70%
Эффективность экранирования: >90 дБ
Напряжение питания: 100 В постоянного тока
Затухание (типичное значение при +25°C и VSWR=1.0)
Мощность (типичное значение при +40°C и атмосферном давлении)
| Частота (МГц) | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 | 12400 | 18000 |
| Затухание (дБ/100 м) | 40,0 | 58,9 | 74,3 | 112,1 | 133,6 | 153,5 | 176,0 | 224,0 |
| Средняя мощность (кВт) | 0,488 | 0,332 | 0,263 | 0,174 | 0,146 | 0,127 | 0,111 | 0,087 |
| K1= | 1,141732 | |||||||
| K2= | 0,003937 | |||||||
| Расчет= | K1* √FМГц+K2*FМГц | |||||||
Особенности и преимущества
Низкие потери
Низкий КСВН
Устойчивость к изгибу, вибрации, скручиванию и растяжению
Типовые применения
Системное тестирование
Высокопроизводительное RF-тестирование при производстве
Межсистемные соединения
