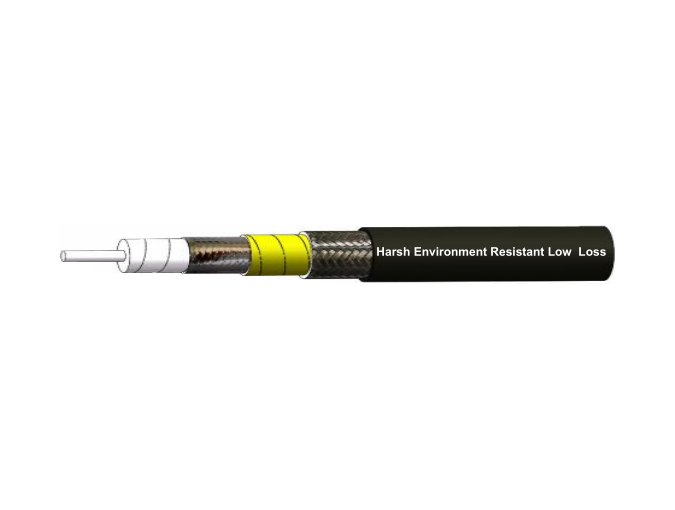

Технические характеристики конструкции кабеля
| Описание | Размеры (мм) | Материалы | |
| 1 | Внутренний проводник | 2,44 | Сплошной SPC |
| 2 | Диэлектрик | 7,24 | LD-PTFE |
| 3 | Внутренний экран | 7,48 | Лента из SPC |
| 4 | Промежуточный слой | 7,61 | Алюминиевая фольга |
| 5 | Внешний экран | 8,19 | Оплетка из SPC |
| 6 | Оболочка | 10,15 | PUR, устойчивый к грызунам |
Механические и экологические характеристики
Статический радиус изгиба: 50 мм
Динамический радиус изгиба: 100 мм
Вес: 0,205 кг/м
Диапазон температур монтажа и эксплуатации: -55℃~+85℃
Электрические характеристики
Диапазон частот: 10 ГГц
Частота отсечки: 15 ГГц
Характеристическое сопротивление: 50 Ом
Скорость распространения: 76%
Эффективность экранирования: >70 дБ
Напряжение питания: 3000 В, постоянный ток
Затухание (типичное значение при +25℃ и VSWR=1.0)
Мощность (типичное значение при +40℃ и атмосферном давлении)
| Частота (МГц) | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 |
| Затухание (дБ/100 м) | 14,7 | 21,1 | 26,2 | 30,6 | 34,5 | 38,2 | 44,7 | 50,6 |
| Средняя мощность (кВт) | 1,104 | 0,768 | 0,619 | 0,530 | 0,470 | 0,426 | 0,363 | 0,321 |
| K1= | 0,446080 | |||||||
| K2= | 0,000600 | |||||||
| Формула расчета: | K1* √FMhz+K2*FMHz | |||||||
Особенности и преимущества
Срок службы более 20 лет на открытом воздухе
Низкие потери
Выгодная стоимость
Типовые применения
Бронированные машины, танки и мобильные антенны транспортных средств
Военная радиосвязь
Межсоединение телекоммуникационного оборудования военных кораблей
Фазированные антенные решетки радаров
Межсоединение базовых станций связи
