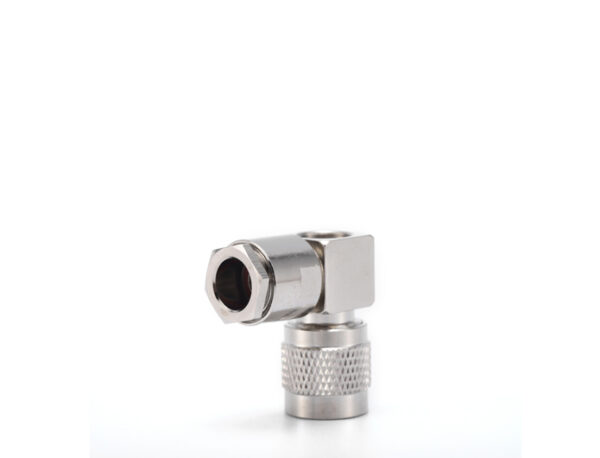

ТНЦ штекерный коаксиальный радиочастотный разъем с углом 90 градусов для кабеля LMR300, тип крепления – зажим
Сертификат RoHS: Соответствует
| Электрические характеристики | Требования | |
| Импеданс | 50 Ом | |
| Диапазон частот | постоянный ток – 3 ГГц | |
| Испытательное напряжение диэлектрика | 1500 В (среднеквадратичное значение) | |
| Сопротивление центрального контакта | ≤ 1.5 мОм | |
| Сопротивление внешнего контакта | ≤ 0.2 мОм | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Механические и экологические характеристики | Требования | |
| Диапазон рабочих температур | от -45℃ до 125℃ | |
| Соответствие RoHS | ||
| Прочность (циклы соединения) | более 500 циклов | |
| Материалы и покрытие | Требования | |
| Компоненты разъема | Материал | Покрытие |
| Корпус | Латунь | Никелирование |
| Изоляторы | Тефлон | |
| Контактный штырь | Латунь | Позолоченное покрытие |
| Гайка | Латунь | Никелирование |
| Прокладка | Силиконовая резина (красная) | |
| Шайба | Латунь | Никелирование |
