Назначение и область применения

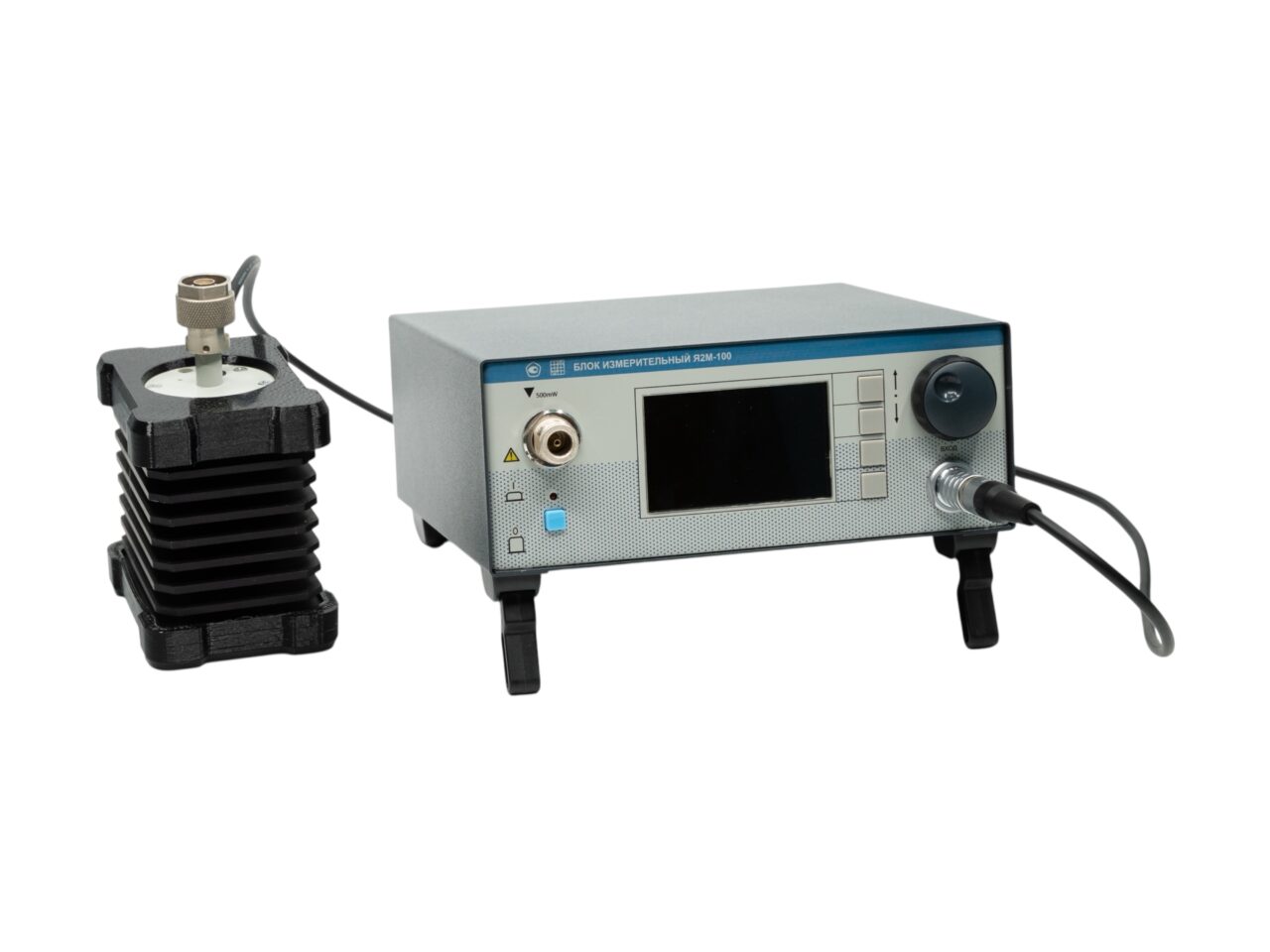

Ваттметр поглощаемой мощности М3-111 предназначен для измерения мощности синусоидальных сверхвысокочастотных сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов при импульсной мощности до 1,5 кВт и длительности импульса до 10 мкс в диапазоне частот от 0 до 18 ГГц в коаксиальных трактах 7,0/3,04 мм с волновым сопротивлением 50 Ом. Ваттметр М3-111 измерение выходной мощности измерительных генераторов и других источников СВЧ сигналов, измерение затухания четырехполюсников, измерение уровня излучения с применением калиброванных антенн, поверки измерителей мощности более низкого класса.
Ваттметр М3-111 являются прямой заменой снятых с производства ваттметров М3-56.
Технические характеристики
| Параметр | М3-111 |
| Диапазон измерения мощности | 10 мВт – 20 Вт |
| Частотный диапазон | 0 Гц – 18 ГГц |

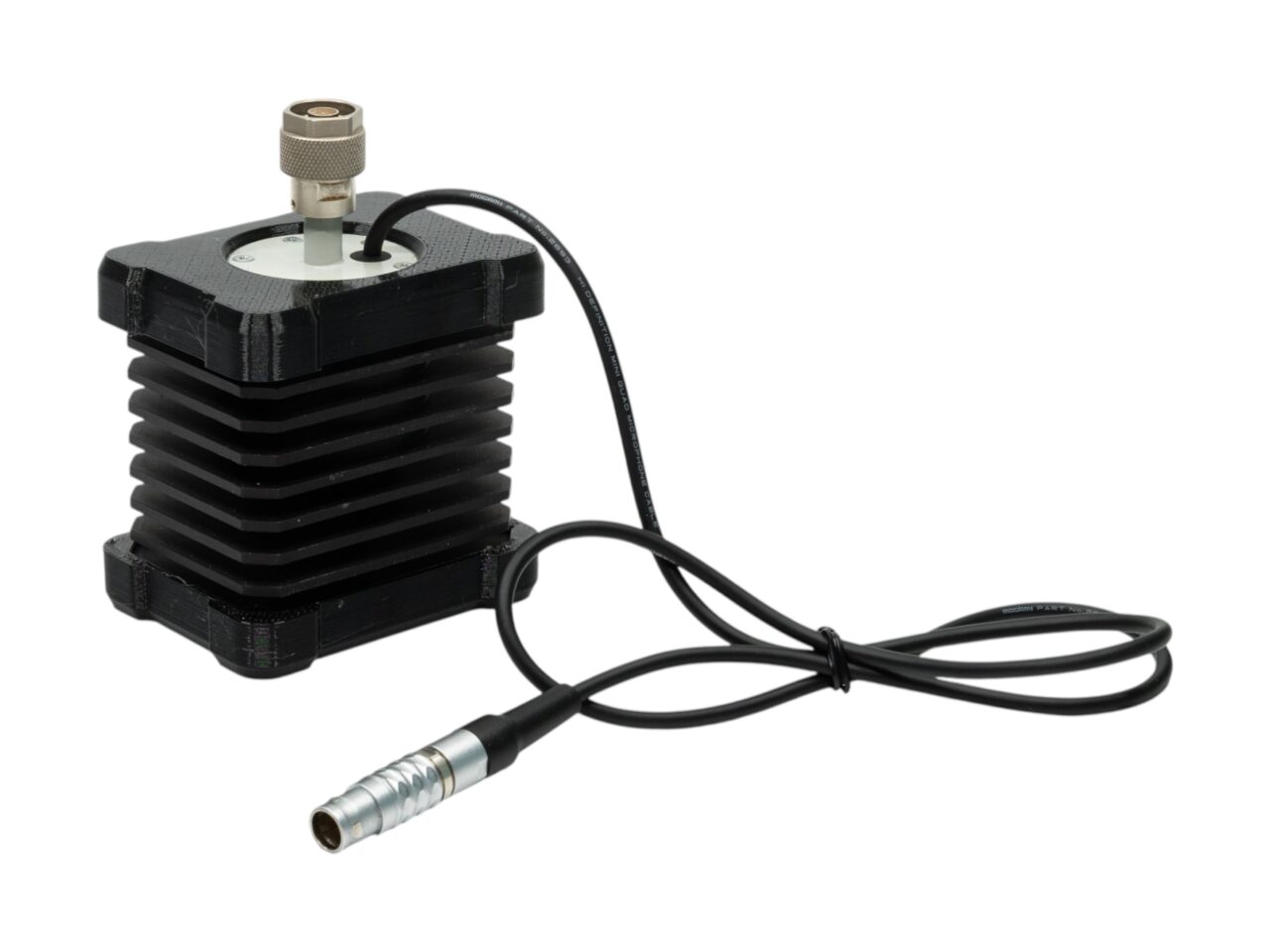

| Тип измерительного преобразователя | калориметрический |
| КСВН | не более 1,4 |
| огрешность без учета рассогласования | не более 6 % |
| Интерфейс | USB, LAN, IEE488 (КОП) |
| Индикация | IPS матрица |
| Корпус | металлический, IP20 |
| Параметры электропитания | ~230±23 В, частота 50±5 Гц, 30 Вт
~24±5 В, частота 48 – 1000 Гц, 30 Вт (опционально) = 24±5 В, 30 Вт (опционально) |
| Рабочие условия эксплуатации | температура от +10 °С до +40 °С, относительная влажность воздуха 90 % при +25 °С,
атмосферное давления от 86 до 106,7 кПа (от 645 до 800 мм рт. ст.) |
| Габариты, вес | блок измерительный 150×240х80 мм, 2 кг
измерительный преобразователь 140х105х802 мм, 0,5 кг |
| Срок службы | 10 лет |
Преимущества
– Высокая стабильность;
– Низкая погрешность измерения;
– Удобный интерфейс управления посредством энкодера;
– Контрастный, легкочитаемый IPS дисплей;
– Отображение результата в различных единицах измерения W, dBm, V;
– Отображение результатов измерения в цифровом и графическом виде;
– Универсальное питание (опционально);
– Возможность работы под управлением ПО;
– Разработано и производится в РОССИИ.
