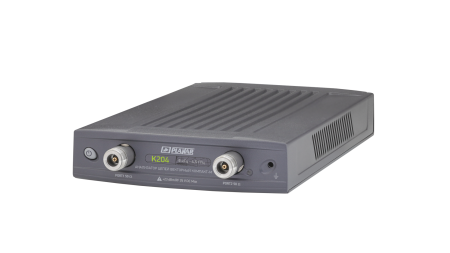

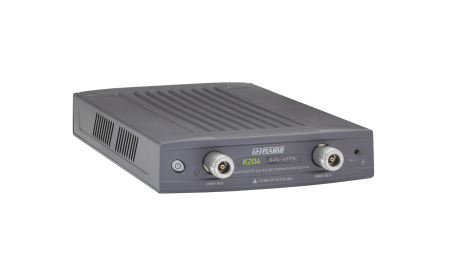

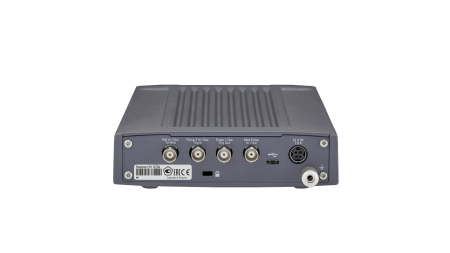

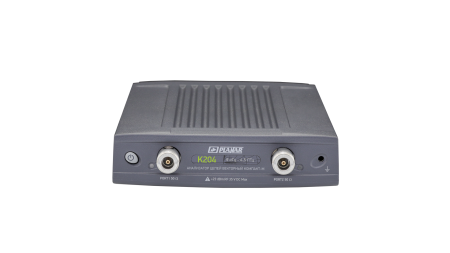

Векторный анализатор цепей Компакт-М К204

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу

Категория: Векторные анализаторы Номер товара в Госреестре: 95733-25

@Pribory_bot

Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

Диапазон рабочих частот: от 9 кГц до 4,5 ГГц
Измеряемые параметры: S11, S21, S12, S22
Импеданс: 50 Ω
Количество портов: 2
Динамический диапазон измерений: 135 дБ
Время измерения на одной частоте: 24 мкс
Диапазон регулирования выходной мощности: от -55 до +5 дБм

Ключевые особенности:

Встроенные импульсные модуляторы
Расширение функциональных возможностей прибора доступно путем заказа программных опций PLS и AFR

Анализатор Компакт-М К204 – двухпортовый двунаправленный прибор, поставляющийся с соединителями портов – тип N, розетка, по ГОСТ РВ 51914-2002.

Обеспечивает измерения комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников. Компакт-М предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Торговая марка	ПЛАНАР
Срок гарантии	1 год
Особенности	Измеряемые параметры
Интерфейс	USB
Динамический диапазон	137 дБ
Тип	На базе ПК
Диапазон частот От	9кГц
Диапазон частот До	4,5 ГГц
Реестр ГРСИ	Да
Реестр ГИСП	Да

Характеристики

Параметр	Значение
Диапазон рабочих частот	от 9 кГц до 3 ГГц
Импеданс	50 Ом
Число портов	2, тип N, розетка
Измеряемые параметры	S11, S21, S12, S22
Динамический диапазон измерений	137 дБ
Диапазон регулирования выходной мощности	от -55 до +5 дБм
Время измерения на одной частоте	24 мкс
Количество точек измерения за одно сканирование	от 2 до 500 001
Число каналов	до 16 логических независимых измерительных каналов
Минимальный шаг установки частоты	1 Гц
Погрешность установки частоты	±5x10⁻⁶
Полоса измерительного фильтра	от 1 Гц до 300 кГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7
Разъем интерфейса подключения	USB C
Размеры (Д x Ш x В) в мм / вес в кг	297 x 160 x 44 / 2
Программное обеспечение	S2VNA

Комплектация

Наименование	Количество, шт.
Анализатор цепей векторный	1
Блок питания	1
Кабель питания	1
Кабель USB	1
USB flash накопитель с программным обеспечением, руководством по эксплуатации и методикой поверки	1
Формуляр	1
