- Диапазон частот от 0,3 МГц до 1,3 ГГц
- Измеряемые параметры S11, S21
- Динамический диапазон измерения модуля коэффициента передачи более 130 дБ
- Минимальное время измерения на одной частоте 150 мкс
- Диапазон регулирования выходной мощности от -55 дБм до 3 дБм
- В программе TRVNA предусмотрен демонстрационный режим работы для ознакомления с особенностями её работы

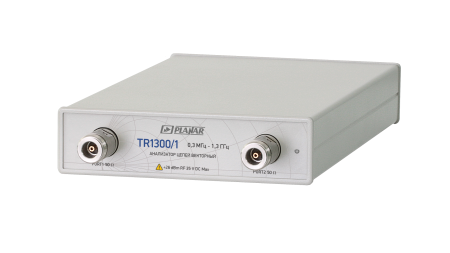

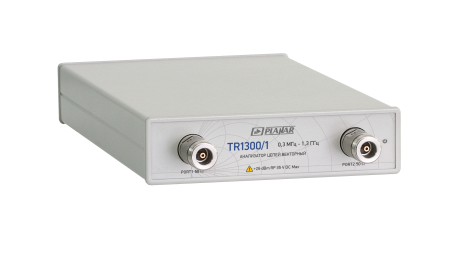

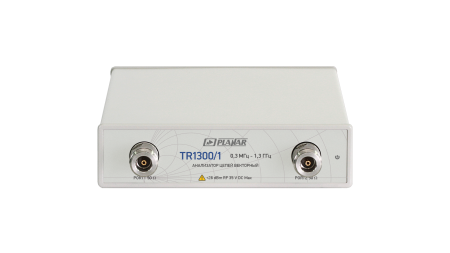

TR1300/1 – это векторный анализатор цепей начального уровня, который обеспечивает измерения в одном направлении в частотном диапазоне до 1,3 ГГц.
Область применения – проверка, настройка и разработка различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
TR1300/1 наилучшим образом подходит для задач, где не требуются измерения полной матрицы S-параметров, а достаточно характеристик передачи/отражения в одном направлении (T/R). Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборе используется регулировка выходной мощности глубиной не менее 58 дБ.

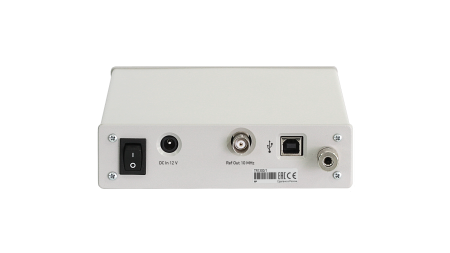

Анализатор работает под управлением внешнего персонального компьютера с установленным программным обеспечением TRVNA, которое проводит обработку информации и выполняет функцию пользовательского интерфейса. Для связи с персональным компьютером используется интерфейс USB 2.0. Персональный компьютер не входит в комплект поставки.
