Описание
Наконечник ослабляющий RIGOL TIP-MMCX-10X-02 представляет собой цилиндрический гибкий изолированный проводник со встроенным делителем 10:1.
Наконечник одним разъемом подключается к точке измерения, а другим – к электронно-оптическому преобразователю (конвертору). Предназначен для работы в составе комплекта пробника осциллографического с оптической развязкой RIGOL PIA1020 и служит для передачи электрического сигнала на вход осциллографа с коэффициентом ослабления 10:1.
Применение (в комплекте пробника)
- Оценка силовых устройств, параллельные измерения тока, устранение неполадок при EMI (электромагнитной интерференции) и при работе с ESD (электростатически чувствительными устройствами);
- Проектирование приводов двигателей, преобразователей мощности, электронных балластов;
- Проектирование и анализ полумостовых/полномостовых устройств на основе GaN, SiC, IGBT;
- Испытание инверторов, импульсных источников питания;
- Испытание изоляционных материалов;
- Высоковольтные, в том числе и широкополосные, приложения;
- Измерения электрических величин с помощью приборов, изолированных от цепей заземления.
Назначение
Продукт предназначен для измерений параметров электронных устройств в производственных и лабораторных целях в составе комплекта пробника RIGOL PIA1020.
Особенности и преимущества
- Верхняя рабочая частота 200 МГц;
- Синфазное входное напряжение до 85 кВ ПИК.
Подходящие пробники
Гарантия
- 12 месяцев.

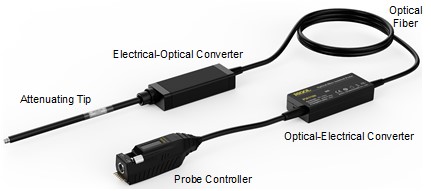

Рис.1 Пробник PIA1020 в сборе.
Рис.2 Вариант подключения ослабляющего наконечника пробника к тестируемому устройству.
Рис.3 Измерительная установка с пробником PIA1000.
