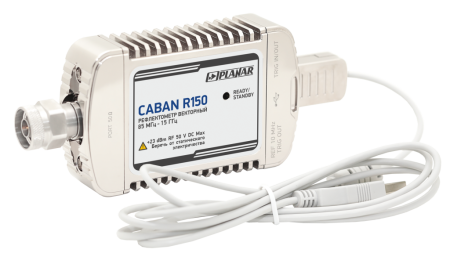

Рефлектометр векторный CABAN R150

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу

@Pribory_bot

Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

Диапазон рабочих частот: от 85 МГц до 15 ГГц
Измеряемые параметры: S₁₁, потери в кабеле
Импеданс: 50Ω
Количество портов: 1
Динамический диапазон измерений: 125 дБ (85 МГц – 4,8 ГГц) / 105 дБ (4,8 – 15 ГГц)
Время измерения на одной частоте: 170 мкс
Выходная мощность: -25; 0 дБ/мВт

Ключевые особенности:

Измерение S₁₁
Подключение к устройствам без измерительного кабеля
Малогабаритный и легкий

Рефлектометр векторный (векторный анализатор цепей) CABAN R150 предназначен для измерения модуля и фазы коэффициента отражения, потерь в кабеле, в диапазоне рабочих частот от 85 МГц до 15 ГГц. Рефлектометр векторный CABAN R150 обеспечивает производительность лабораторного уровня в портативном устройстве. Данный рефлектометр может быть подключен непосредственно к измеряемому устройству без необходимости в измерительном СВЧ кабеле, что устраняет погрешности измерений. В результате обеспечивается высокая надежность работы и стабильность калибровки.

Стандартная конфигурация Рефлектометра векторного:

CABAN R150-02: тип N, вилка.

Другие разъемы доступны по специальному заказу:

CABAN R150-01: тип N, розетка
CABAN R150-11: тип 3,5 мм, розетка
CABAN R150-12: тип 3,5 мм, вилка

Торговая марка	ПЛАНАР
Госреестр	Да
Особенности	Векторный рефлектометр, однопортовый, для измерения модуля и фазы коэффициента отражения, потерь в кабеле. Время измерения на одной частоте 200 мкс.
Интерфейс	USB
Динамический диапазон	125 (85 МГц – 4,8 ГГц) / 105 (4,8 – 15 ГГц)
Тип	На базе ПК
Диапазон частот До	85 МГц
Диапазон частот От	15 ГГц
Выходная мощность	-25 до 0 дБм
Количество встроенных портов	1

Характеристики

Диапазон рабочих частот	от 85 МГц до 15 ГГц
Количество измерительных портов	1
Тип соединителей измерительных портов CABAN R150-01 CABAN R150-02 CABAN R150-11 CABAN R150-12	тип N, розетка тип N, вилка тип 3,5 мм, розетка тип 3,5 мм, вилка
Волновое сопротивление измерительных портов, Ом	50
Измеряемые параметры	S₁₁, потери в кабеле
Выходная мощность, дБ/мВт	-25; 0
Динамический диапазон*, не менее, дБ	125 (85 МГц - 4,8 ГГц) / 105 (4,8 - 15 ГГц)
Количество точек измерения за сканирование	от 2 до 100 001
Минимальное время измерения на одной частоте, мкс	170
Минимальный шаг установки частоты, Гц	25
Полоса измерительного фильтра (с коэффициентом 1/3), Гц	от 10 до 300 000
Питание	от интерфейса USB
Диапазон рабочих температур окружающей среды, °С	от -10 до +50
Габаритные размеры (Д×Ш×В), мм, не более	160х65х28
Масса, кг, не более	0,4

* при полосе пропускания фильтра промежуточной частоты 10 Гц Комплектация

Наименование	Кол-во, шт
Рефлектометр векторный	1
Кабель USB	1
Программное обеспечение	1
Руководство по эксплуатации	1
Методика поверки	1
Формуляр	1
