Основные сведения

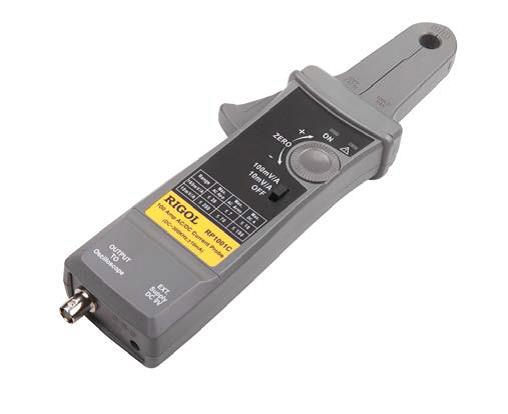

Пробник токовый RP1001С представляет собой устройство, выполненное в пластиковом корпусе, бесконтактного преобразования (в раздвижных клещах) высокоточных сигналов напряжения переменного и постоянного тока в низковольтные напряжения постоянного и переменного токов для отображения их амплитудно-временных характеристик на экране осциллографа.

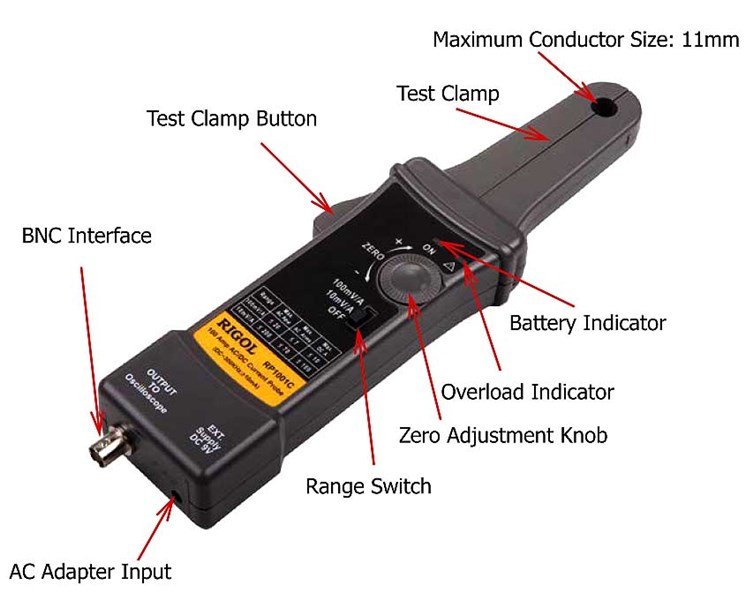

В токовом пробнике RP1001С используется магнитопровод с размыкаемым зазором (для размещения проводника без разрыва цепи в измерительное окно головки пробника) с интегрированным датчиком Холла, что позволяет исследовать как цепи переменного тока (в заданной полосе частот), так и цепи постоянного тока. Принцип действия основан на измерении ЭДС датчика Холла, которая прямо пропорциональна магнитному полю.

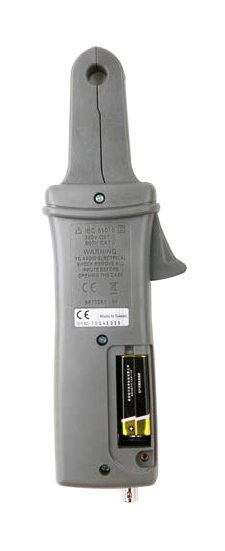

Электропитание RP1001C возможно, как от сетевого преобразователя, так и от сменной батареи (в комплект не входит). Максимальные пиковые амплитуды исследуемых сигналов – 100 А (70 Аскз). Частотный диапазон исследуемых сигналов – до 300 кГц.
Особенности и преимущества
- Возможность использования пробника с осциллографами любого производителя;
- Высокая чувствительность;
- Эргономичность, оптимальное соотношение цена/качество;
- Автономное питание;
- Токовый пробник RP1001С подходит ко всем осциллографам Rigol.
Применение
- Источники питания;
- Полупроводниковые приборы;
- Инверторы / преобразователи мощности;
- Электронные балласты;
- Промышленная / бытовая электроника;
- Мобильная связь;
- Моторные приводы;
- Транспортные системы;
- Телекоммуникационные системы.
Назначение

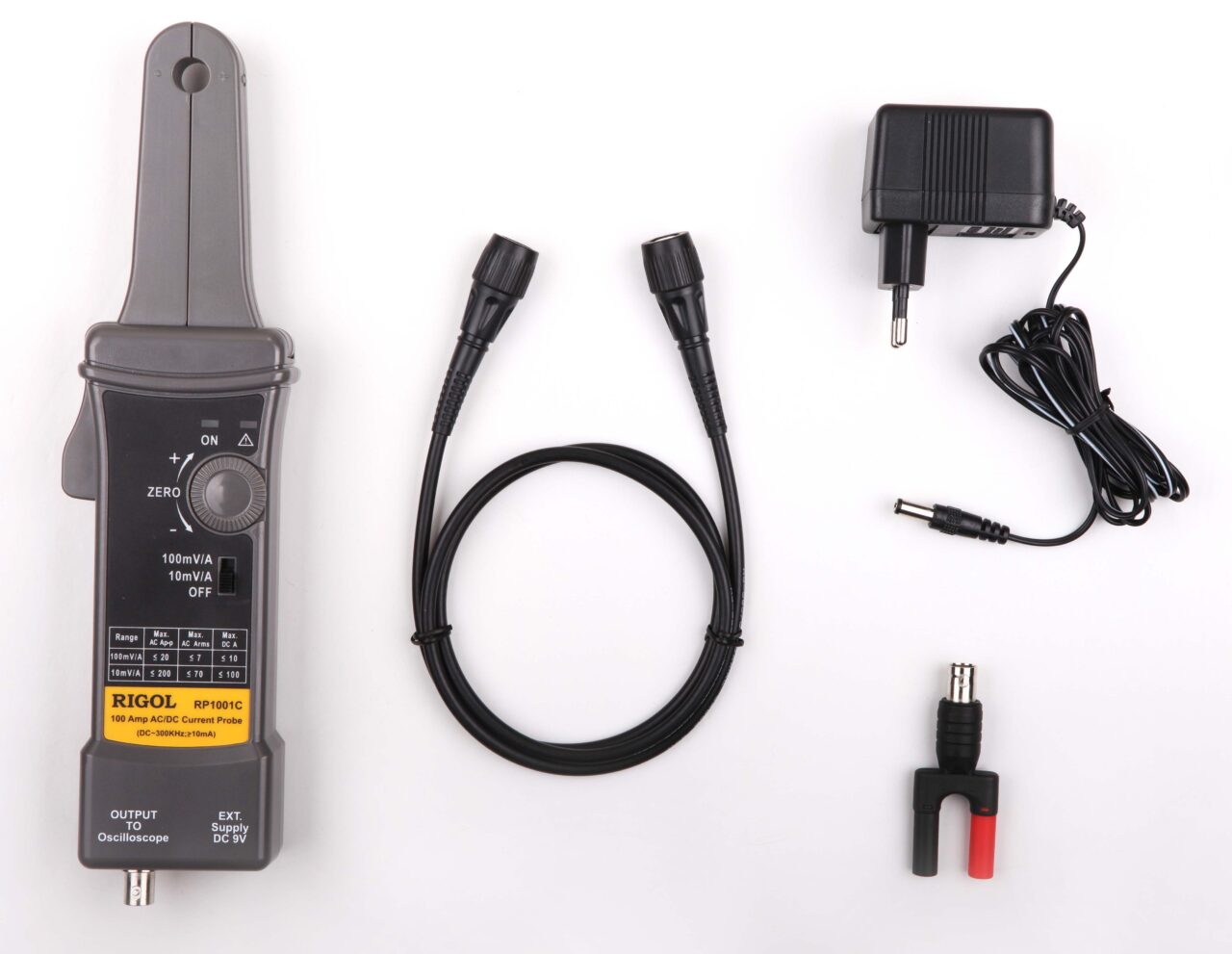

Предназначен для проведения исследований формы сигналов тока в цепи без нарушения целостности измеряемой сети. Токовый пробник Rigol RP1001C позволяет исследовать как цепи переменного тока (в заданной полосе частот), так и цепи постоянного тока при проведении исследовательских и испытательных работ в лабораторных и производственных условиях. С помощью адаптера, который входит в комплект поставки, пробник RP1001C можно подключить к мультиметру для измерений силы тока с высокой точностью.
