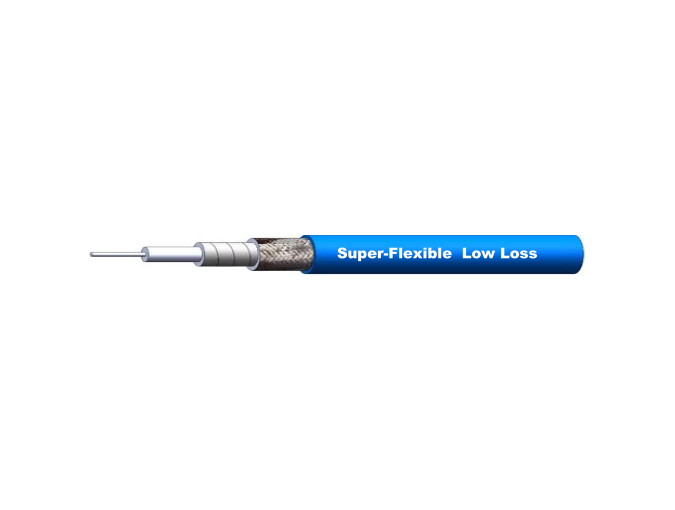

Технические характеристики конструкции кабеля
| Описание | Размеры (мм) | Материалы | |
| 1 | Внутренний проводник | 0,72 | Скрученный SPC |
| 2 | Диэлектрик | 2,05 | LD-PTFE |
| 3 | Внешний проводник | 2,22 | SPC Stir |
| 4 | Внешний экран | 2,66 | SPC Оплетка |
| 5 | Оболочка | 3,60 | Синий PUR или по заказу |
Механические и экологические характеристики
Статический радиус изгиба: 18 мм
Динамический радиус изгиба: 36 мм
Вес: 0,027 кг/м
Диапазон температур монтажа и эксплуатации: -55°C ~ +85°C
Электрические характеристики
Частотный диапазон: 40 ГГц
Частота отсечки: 51 ГГц
Характеристическое сопротивление: 50 Ом
Скорость распространения: 76%
Эффективность экранирования: >90 дБ
Напряжение питания: 500 В постоянного тока
Затухание (типичное значение при +25°C и VSWR=1.0)
Мощность (типичное значение при +40°C и атмосферном давлении)
| Частота (МГц) | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 | 12400 | 18000 | 26500 | 40000 |
| Затухание (дБ/100м) | 51,9 | 74,4 | 92,1 | 133,4 | 156,0 | 176,4 | 198,7 | 244,9 | 305,5 | 388,8 |
| Средняя мощность (кВт) | 0,119 | 0,083 | 0,067 | 0,046 | 0,040 | 0,035 | 0,031 | 0,025 | 0,020 | 0,016 |
| K1= | 1,582929 | |||||||||
| K2= | 0,001806 | |||||||||
| Расчет= | K1* √FMhz+K2*FMHz | |||||||||
Особенности и преимущества
Многожильный, сверхгибкий
Устойчивость к суровым условиям окружающей среды
Типовые применения
Внутришкафные межсоединения
Фазированные антенные решетки радаров свободного подключения
Межсоединения внутри модулей
Компактные, сложные и ограниченные пространства для установки
