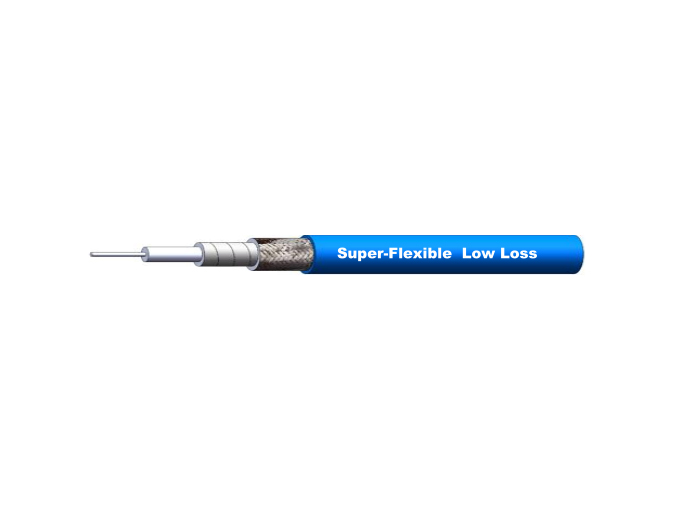

Технические характеристики конструкции кабеля
| Описание | Размеры (мм) | Материалы | |
| 1 | Внутренний проводник | 1,88 | Многожильный SPC |
| 2 | Диэлектрик | 5,50 | LD-PTFE |
| 3 | Внешний проводник | 5,74 | SPC Strir |
| 4 | Внешний экран | 6,31 | SPC оплетка |
| 5 | Оболочка | 8,00 | Синий PUR или на заказ |
Механические и экологические характеристики
Статический радиус изгиба: 40 мм
Динамический радиус изгиба: 80 мм
Вес: 0,116 кг/м
Диапазон температур монтажа и эксплуатации: -55℃~+85℃
Электрические характеристики
Диапазон частот: 18 ГГц
Частота отсечки: 20 ГГц
Характеристическое сопротивление: 50 Ом
Скорость распространения: 76%
Эффективность экранирования: >90 дБ
Напряжение питания: 1700 В постоянного тока
Затухание (типичное значение при +25℃ и VSWR=1.0)
Мощность (типичное значение при +40℃ и атмосферном давлении)
| Частота (МГц) | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 | 12400 | 18000 |
| Затухание (дБ/100 м) | 18,2 | 26,7 | 33,8 | 50,9 | 60,7 | 69,8 | 80,0 | 101,9 |
| Средняя мощность (кВт) | 0,327 | 0,222 | 0,176 | 0,117 | 0,098 | 0,085 | 0,074 | 0,058 |
| K1= | 0,517315 | |||||||
| K2= | 0,001806 | |||||||
| Формула расчета: | K1* √FMhz+K2*FMHz | |||||||
Особенности и преимущества
Многожильный, сверхгибкий
Устойчивость к жестким условиям окружающей среды
Типовые применения
Внутришкафное соединение
Фазированные антенные решетки свободного подключения
Внутримодульное соединение
Компактные, сложные и ограниченные пространства для установки
