Векторный анализатор цепей Компакт-М К203

Цена по запросу

Получить предложение

Сравнить

Наличие: По запросу

Категория: Векторные анализаторы Номер товара в Госреестре: 95733-25

@Pribory_bot

Сведения из Госреестра СИ, Методики поверки/Описания типа и другие полезные материалы

Диапазон рабочих частот: от 9 кГц до 3 ГГц
Измеряемые параметры: S11, S21, S12, S22
Импеданс: 50 Ω
Количество портов: 2
Динамический диапазон измерений: 137 дБ
Время измерения на одной частоте: 24 мкс
Диапазон регулирования выходной мощности: от -55 до +5 дБм

Ключевые особенности:

Встроенные импульсные модуляторы
Расширение функциональных возможностей прибора доступно путем заказа программных опций PLS и AFR

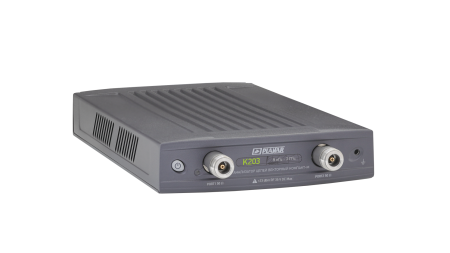

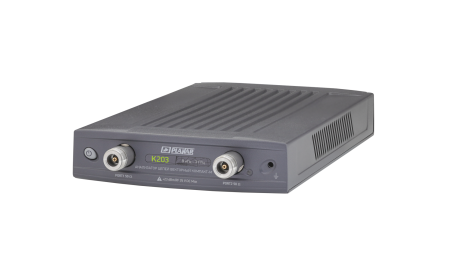

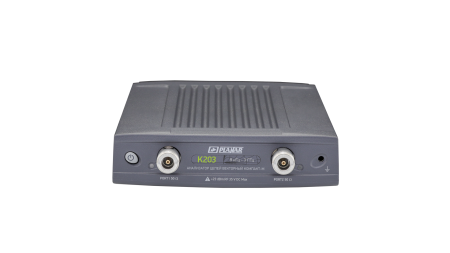

Анализатор Компакт-М К203 – двухпортовый двунаправленный прибор, поставляющийся с соединителями портов – тип N, розетка, по ГОСТ РВ 51914-2002.

Обеспечивает измерения комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников. Компакт-М предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Торговая марка	ПЛАНАР
Срок гарантии	1 год
Особенности	Измеряемые параметры
Интерфейс	USB
Динамический диапазон	137 дБ
Тип	На базе ПК
Диапазон частот От	9кГц
Диапазон частот До	3 ГГц
Реестр ГРСИ	Да
Реестр ГИСП	Да

Характеристики

Параметр	Значение
Диапазон рабочих частот	от 9 кГц до 3 ГГц
Импеданс	50 Ом
Число портов	2, тип N, розетка
Измеряемые параметры	S11, S21, S12, S22
Динамический диапазон измерений	137 дБ
Диапазон регулирования выходной мощности	от -55 до +5 дБм
Время измерения на одной частоте	24 мкс
Количество точек измерения за одно сканирование	от 2 до 500 001
Число каналов	до 16 логических независимых измерительных каналов
Минимальный шаг установки частоты	1 Гц
Погрешность установки частоты	±5x10⁻⁶
Полоса измерительного фильтра	от 1 Гц до 300 кГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7
Разъем интерфейса подключения	USB C
Размеры (Д x Ш x В) в мм / вес в кг	297 x 160 x 44 / 2
Программное обеспечение	S2VNA

Комплектация

Наименование	Количество, шт.
Анализатор цепей векторный	1
Блок питания	1
Кабель питания	1
Кабель USB	1
USB flash накопитель с программным обеспечением, руководством по эксплуатации и методикой поверки	1
Формуляр	1
